ปลอกหุ้มลวดสลิง ขายส่ง
บ้าน / สินค้า / อุปกรณ์เสริม / ปลอกหุ้มลวดสลิง

ปลอกหุ้มลวดสลิง

+ ติดต่อเรา
พ.ศV：ไม่มีผลิตภัณฑ์ก่อนหน้าถัดไป：ขั้ว Swage ลวดสลิงเหล็ก
  • พารามิเตอร์
  • คำอธิบายอื่น ๆ
  • ติดต่อ

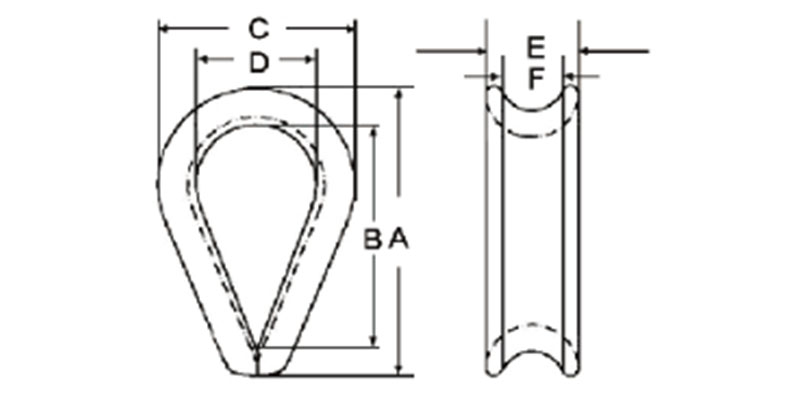

Technical Data
ขนาด (มม.) ขนาด(มิลลิเมตร) น้ำหนัก/ชิ้น(กก.)
A B c D E F
3 28 19 18.5 12 6 3 0.5
4 30 21 20.5 13 7 4 0.8
5 33 23 22.5 14 8 5 1
6 39 26 27 16 10 6 1.6
7 43 30 30 18 11 7 1.9
8 48 32 33 20 12 8 3
10 58 38 39 24 14 10 4.7
12 69 45 47 28 17 12 6.8
13 73 48 50 30 18 13 8
14 77 51 53 32 19 14 10
16 88 58 60 36 22 16 14.5
17 95 61 65 38 25 17 18
18 100 64 68 40 26 18 20
20 113 72 75 45 28 20 29
22 123 80 82 50 30 22 32
24 135 90 92 56 34 24 47
26 145 99 100 62 36 26 59
28 162 112 110 70 38 28 80
30 175 120 120 75 42 30 110

ผลิตภัณฑ์ของเรา
สินค้าที่เกี่ยวข้อง
บริษัท
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Wire Rope Thimble Manufacturers and Thimble Wire Rope Sling Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

ส่วนประกอบ swaging ของเครื่องไฮดรอลิก Xingtai นั้นถูกสร้างขึ้นจากเหล็กโลหะผสมที่มีความแข็งแรงสูง ตัวเครื่องผลิตจากวัสดุบล็อกเดียว ช่วยให้มั่นใจในความสมบูรณ์ของโครงสร้างและอายุการใช้งานที่ยาวนาน ระบบไฮดรอลิกของเราใช้ระบบจ่ายน้ำมันของปั๊มแรงดันคู่ ซึ่งช่วยให้เคลื่อนที่ขึ้นและลงได้อย่างรวดเร็ว ขณะเดียวกันก็รับประกันกระบวนการกดที่ราบรื่น การออกแบบนี้ช่วยปรับปรุงคุณภาพการกดและประสิทธิภาพการผลิตได้อย่างมาก

เครื่องจักรไฮดรอลิก Xingtai ได้ถูกส่งออกไปยังหลายประเทศ รวมถึงสหราชอาณาจักร ออสเตรเลีย เนเธอร์แลนด์ ลัตเวีย มาเลเซีย ไทย อินเดีย รัสเซีย บอตสวานา โปแลนด์ และอื่นๆ

ด้วยปรัชญาของ "คุณภาพสูง ราคาที่แข่งขันได้ และความมุ่งมั่นที่ยั่งยืน" เรามุ่งมั่นที่จะตอบสนองความต้องการของลูกค้าและมอบบริการที่ดีที่สุดให้กับลูกค้า เรายังคงทุ่มเทในการให้บริการทั้งลูกค้าปัจจุบันและลูกค้าใหม่ด้วยความเป็นเลิศในระดับเดียวกับที่เราทำงานร่วมกันเพื่อสร้างอนาคตที่ประสบความสำเร็จ
ใบประกาศเกียรติคุณ
  • การรับรอง
  • การรับรอง
  • การรับรอง
  • การรับรอง
ข่าว
  • เครื่องกดลวดสลิงเหล็ก | ผู้ผลิตไฮดรอลิกของจีน

    อะไรนะ เครื่องกดลวดสลิงเหล็ก คืออะไรและทำงานอย่างไร เครื่องกดลวดสลิงเหล็กเป็นเครื่องไฮดรอลิกที่อัดปลอกอลูมิเนียมหรือเหล็กลงบนเชือกลวด ก่อให้เกิดการสิ้นสุดแบบ swaged ถาวรที่ใช้สำหรับการยก การประกอบ และการประกอบเชือกโครงสร้าง เครื่องกดลวดสลิงชนิดนี้ใช้แทนวิธีการตอกลวดแบ...

    READ MORE
  • เครื่องกดลวดสลิงไฮดรอลิกคืออะไร?

    เครื่องกดลวดสลิงไฮดรอลิก GT-100 (โครง C) คืออะไร? ที่ เครื่องกดลวดสลิงไฮดรอลิก GT-100 (โครง C) เป็นเครื่องกดลวดสลิงไฮดรอลิกขนาดกะทัดรัดที่สร้างขึ้นเพื่อพันลวดสลิงเหล็กที่มีเส้นผ่านศูนย์กลางตั้งแต่ 1 มม. ถึง 10 มม . ตั้งอยู่ภายในเครื่องอัดขึ้นรูปตระกูล C-fra...

    READ MORE
  • เครื่องบีบลวดสลิงไฮดรอลิก GT-60 คืออะไร?

    เครื่องบีบลวดสลิงไฮดรอลิก GT-60 (โครง C) คืออะไร? ที่ เครื่องบีบลวดสลิงไฮดรอลิก GT-60 (โครง C) เป็นเครื่องอัดไฮดรอลิกขนาดกะทัดรัดที่สร้างขึ้นเพื่อพันลวดสลิงเหล็กที่มีเส้นผ่านศูนย์กลางตั้งแต่ 1 มม. ถึง 10 มม . เป็นรุ่นที่เล็กที่สุดในซีรีส์ C-frame ซึ่งได้รับ...

    READ MORE
ความรู้อุตสาหกรรม

1. ปลอกนิ้วลวดสลิงคืออะไร? – คำจำกัดความและฟังก์ชันพื้นฐาน

A ปลอกเชือกลวด เป็นข้อต่อโลหะรูปตัว U หรือรูปหยดน้ำ (โดยทั่วไปคือเหล็กหลอม สแตนเลส หรือเหล็กชุบสังกะสี) สอดเข้าไปในตาของห่วงเชือกลวดเพื่อป้องกันเส้นใยเชือกหรือตีเกลียวจาก การเสียดสี การบด และความเมื่อยล้า เมื่อตาไปเกี่ยวเข้ากับตะขอ กุญแจมือ หรือเข็มหมุด ปลอกนิ้วป้องกันการสัมผัสระหว่างโลหะกับโลหะโดยตรงระหว่างเชือกกับฮาร์ดแวร์ ทำให้กระจายน้ำหนักได้เท่าๆ กันในรัศมีที่กว้างขึ้น

หากไม่มีปลอกนิ้ว เชือกตาก็จะทนทุกข์ทรมาน ความเข้มข้นของความเครียดที่จุดสัมผัส นำไปสู่การแตกหักของเกลียวก่อนวัยอันควร ตาม โอชา 1910.184 และ ASME B30.9 ปลอกนิ้วเป็นสิ่งจำเป็นสำหรับสลิงลวดสลิงทั้งหมดที่ใช้ในการยก เพื่อให้มั่นใจถึงความสมบูรณ์ของน้ำหนักการทำงานที่ปลอดภัย

2. เหตุใดปลอกหุ้มลวดสลิงจึงมีความสำคัญ – ผลกระทบต่อประสิทธิภาพที่สำคัญ

ปลอกนิ้วช่วยเพิ่ม รัศมีการดัด ของตาเชือก ช่วยลดความเค้นลวดภายในได้ถึง 70% . การทดสอบในห้องปฏิบัติการแสดงให้เห็นว่าตาเชือกที่ไม่ได้รับการป้องกันซึ่งอยู่ภายใต้การโหลดแบบวนจะล้มเหลวหลังจากนั้นเพียงเล็กน้อย 3,000 รอบ ในขณะที่เชือกเส้นเดียวกันที่มีปลอกสวมพอดีจะทนทานกว่า 15,000 รอบ — ก อายุความเหนื่อยล้าเพิ่มขึ้น 5 เท่า . แผนภูมิด้านล่างแสดงให้เห็นถึงการปรับปรุงอย่างมากนี้

รอบถึงความล้มเหลว (การยุติสายตา, ลวดสลิง 10 มม., น้ำหนัก 1.5 ตัน)

ไม่มีปลอกนิ้ว (ตาเปล่า)
3,100 รอบ
ด้วยปลอกนิ้วเหล็กมาตรฐาน (รัศมี ≥ 4x เส้นผ่านศูนย์กลางเชือก)
15,800 รอบ
ด้วยปลอกนิ้วสแตนเลสสำหรับงานหนัก (ร่องที่ปรับให้เหมาะสม)
18,200 รอบ

รูปที่ 1 – การเปรียบเทียบชีวิตเมื่อยล้า: การใช้ปลอกนิ้วช่วยเพิ่มความทนทานของดวงตาได้สูงสุดถึง 487% , ป้องกันความล้มเหลวอันร้ายแรง

นอกจากความเหนื่อยล้าแล้ว ปลอกนิ้วยังป้องกันอีกด้วย การงอ การบิดเบี้ยว และการแตกหัก เมื่อสลิงรับภาระหนัก ตัวอย่างเช่น ในการใช้งานเครนเหนือศีรษะ ปลอกนิ้วจะช่วยลดความถี่ในการเปลี่ยนเชือกลง 62% ทุกปีตามการศึกษาความน่าเชื่อถือของอุปกรณ์ยกในปี 2023

3. ประเภทของปลอกหุ้มลวดสลิงและคู่มือการเลือกวัสดุ

ปลอกนิ้วแบ่งตามวัสดุและการออกแบบร่อง ประเภททั่วไป: เหล็กคาร์บอนชุบสังกะสีแบบจุ่มร้อน (การยกทั่วไป) สแตนเลส 316 (ทางทะเล/เคมี) และ ปลอมแปลงสำหรับงานหนัก (สภาพแวดล้อมการทำเหมือง/การกัดกร่อน)

ตารางที่ 1 – ประเภทปลอกนิ้วที่แนะนำโดยพิจารณาจากสภาพแวดล้อมการทำงานและเส้นผ่านศูนย์กลางของเชือก
สิ่งแวดล้อม ปลอกนิ้วที่แนะนำ อายุการใช้งานเพิ่มขึ้น เชือกทั่วไป Dia
อุตสาหกรรมทั่วไป/แห้ง เหล็กชุบสังกะสีแบบจุ่มร้อน 280% รอบ 6–32 มม
ทะเล/นอกชายฝั่ง/สารเคมี สแตนเลส 316/304 340% (ปราศจากการกัดกร่อน) 8–28 มม
การทำเหมืองแร่/การเสียดสีอย่างหนัก เหล็กโลหะผสมหลอม (ชุบแข็ง) 420% ความต้านทานการสึกหรอ 12–40 มม

4. ขนาดปลอกนิ้วที่ถูกต้องและประสิทธิภาพในการโหลด (ผลอัตราส่วนรัศมี)

รัศมีร่องภายในของปลอกนิ้วต้องตรงกับเส้นผ่านศูนย์กลางของเชือก หลักทั่วไป: รัศมีโค้งงอควรมีอย่างน้อย 4 เท่าของเส้นผ่านศูนย์กลางเชือก (อัตราส่วน D/d ≥ 4) . หากอัตราส่วนต่ำกว่า 2 ประสิทธิภาพของเชือกจะลดลงอย่างมาก แผนภูมิด้านล่างแสดงการรักษาความแข็งแกร่งของจุดแตกหักตามฟังก์ชันของอัตราส่วน D/d

การรักษาความแข็งแกร่งในการทำลายเทียบกับอัตราส่วนการโค้งงอของปลอกนิ้ว (D/d)

การรักษาความแข็งแกร่ง (%) อัตราส่วนการโค้งงอ D/d (รัศมีปลอกนิ้ว / เส้นผ่านศูนย์กลางเชือก) 40 50 60 70 80 90 100 1 2 3 4 5 6 7 8 D/d <4 โซนไม่ปลอดภัย

รูปที่ 3 – อัตราส่วนการโค้งงอปลอกนิ้วขั้นต่ำที่แนะนำ D/d = 4 ให้ การเก็บรักษาความแข็งแรงในการแตกหัก 80% ; อัตราส่วน >6 รักษา >92% ของความจุเชือก

จับคู่เส้นผ่านศูนย์กลางร่องปลอกนิ้วให้ตรงกับขนาดเชือกที่ระบุเสมอ การใช้ปลอกนิ้วขนาดเล็ก (< อัตราส่วน D/d 2) สามารถลดภาระการทำงานที่ปลอดภัยได้ มากกว่า 45% และ violates OSHA sling regulations.

5. วิธีการติดตั้งปลอกหุ้มลวดสลิงอย่างถูกต้อง (ทีละขั้นตอน)

การติดตั้งที่เหมาะสมช่วยให้มั่นใจได้ถึงการปกป้องสูงสุด ทำตามขั้นตอนเหล่านี้:

  • ขั้นตอนที่ 1 – วัดเส้นผ่านศูนย์กลางเชือกและเลือกปลอกนิ้วที่มีรัศมีร่อง ≥4x เส้นผ่านศูนย์กลางเชือก
  • ขั้นตอนที่ 2 – สร้างห่วงตาและยึดปลอกนิ้วให้ชิดกับส่วนโค้งด้านใน
  • ขั้นตอนที่ 3 – ติดคลิปเชือกลวดหรือปลอกสว่าน คลิปแรงบิดตามข้อมูลจำเพาะของผู้ผลิต (เช่น 55 N·m สำหรับเชือก 12 มม.)
  • ขั้นตอนที่ 4 – ทำการทดสอบโหลดพิสูจน์ได้ที่ 125% ของความจุพิกัด ก่อนการว่าจ้าง

การติดตั้งที่ไม่ถูกต้อง (เช่น ปลอกสวมไม่แน่น) ทำให้เกิดการโหลดจุด ส่งผลให้อายุการใช้งานลดลง มากถึง 55% . ตรวจสอบปลอกนิ้วเพื่อหารอยแตกหรือการเสียรูปทุกครั้งหลังการยกของหนัก

6. คำถามที่พบบ่อย (FAQ) เกี่ยวกับปลอกหุ้มลวดสลิง

คำถามที่ 1: มาตรฐานความปลอดภัยจำเป็นต้องใช้ปลอกหุ้มลวดสลิงเสมอหรือไม่
A1: ได้ สำหรับสลิงยกเหนือศีรษะภายใต้ OSHA 1910.184 และ ASME B30.9 ต้องใช้ปลอกนิ้วสำหรับขั้วต่อตาทั้งหมดที่ติดกับตะขอหรือห่วง หากไม่ใช้อาจส่งผลให้มีการอ้างอิงและเปลี่ยนเชือกทันที

คำถามที่ 2: ฉันสามารถนำปลอกนิ้วกลับมาใช้ใหม่ได้หลังจากตัดตาเชือกที่เสียหายออกแล้วหรือไม่
A2: เฉพาะในกรณีที่ปลอกนิ้วไม่มีสัญญาณของการเสียรูป รอยแตก หรือการสึกหรอของร่องเกินกว่านั้น 0.5 มม . สำหรับการใช้งานที่มีน้ำหนักมาก แนะนำให้เปลี่ยนใหม่เนื่องจากอาจเกิดความล้าของโลหะได้

คำถามที่ 3: ปลอกนิ้วสเตนเลสสตีลมีอายุการใช้งานโดยทั่วไปในสภาพแวดล้อมทางทะเลคือเท่าใด
A3: ด้วยการทำทู่ที่เหมาะสม ปลอกนิ้วสแตนเลส 316 จึงมีอายุการใช้งานยาวนาน 8–12 ปี เมื่อสัมผัสกับน้ำเค็ม ในขณะที่ปลอกหุ้มสังกะสีอาจเริ่มสึกกร่อนหลังจากผ่านไป 18 เดือน จับคู่วัสดุกับสิ่งแวดล้อมเสมอ

คำถามที่ 4: ปลอกนิ้วช่วยลดภาระการแตกหักของเชือกหรือไม่
A4: ไม่ ปลอกนิ้วที่มีขนาดถูกต้องสามารถรักษาไว้ได้ ความแข็งแกร่งในการแตกหักของแคตตาล็อกมากกว่า 95% . เฉพาะปลอกนิ้วที่มีขนาดเล็กกว่าปกติ (D/d <3) เท่านั้นที่ทำให้ค่าเสื่อมลงอย่างมาก (สูญเสียมากถึง 45%)
