ปลอกโลหะเหล็กเฟลมิชอาย ขายส่ง
บ้าน / สินค้า / อุปกรณ์เสริม / ปลอกโลหะเหล็กเฟลมิชอาย

ปลอกโลหะเหล็กเฟลมิชอาย

+ ติดต่อเรา
พ.ศV：ขั้ว Swage ลวดสลิงเหล็กถัดไป：ปลอกโลหะอลูมิเนียม/ปลอกอลูมิเนียม DIN3093
  • พารามิเตอร์
  • คำอธิบายอื่น ๆ
  • ติดต่อ

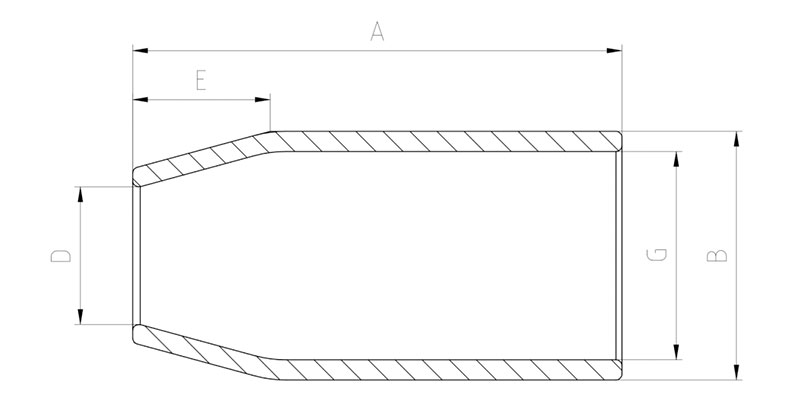

Technical Data
ไม่ ขนาด น้ำหนัก มิติข้อมูล
นิ้ว มม A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

ผลิตภัณฑ์ของเรา
สินค้าที่เกี่ยวข้อง
บริษัท
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

ส่วนประกอบ swaging ของเครื่องไฮดรอลิก Xingtai นั้นถูกสร้างขึ้นจากเหล็กโลหะผสมที่มีความแข็งแรงสูง ตัวเครื่องผลิตจากวัสดุบล็อกเดียว ช่วยให้มั่นใจในความสมบูรณ์ของโครงสร้างและอายุการใช้งานที่ยาวนาน ระบบไฮดรอลิกของเราใช้ระบบจ่ายน้ำมันของปั๊มแรงดันคู่ ซึ่งช่วยให้เคลื่อนที่ขึ้นและลงได้อย่างรวดเร็ว ขณะเดียวกันก็รับประกันกระบวนการกดที่ราบรื่น การออกแบบนี้ช่วยปรับปรุงคุณภาพการกดและประสิทธิภาพการผลิตได้อย่างมาก

เครื่องจักรไฮดรอลิก Xingtai ได้ถูกส่งออกไปยังหลายประเทศ รวมถึงสหราชอาณาจักร ออสเตรเลีย เนเธอร์แลนด์ ลัตเวีย มาเลเซีย ไทย อินเดีย รัสเซีย บอตสวานา โปแลนด์ และอื่นๆ

ด้วยปรัชญาของ "คุณภาพสูง ราคาที่แข่งขันได้ และความมุ่งมั่นที่ยั่งยืน" เรามุ่งมั่นที่จะตอบสนองความต้องการของลูกค้าและมอบบริการที่ดีที่สุดให้กับลูกค้า เรายังคงทุ่มเทในการให้บริการทั้งลูกค้าปัจจุบันและลูกค้าใหม่ด้วยความเป็นเลิศในระดับเดียวกับที่เราทำงานร่วมกันเพื่อสร้างอนาคตที่ประสบความสำเร็จ
ใบประกาศเกียรติคุณ
  • การรับรอง
  • การรับรอง
  • การรับรอง
  • การรับรอง
ข่าว
  • วิธีการเลือกเครื่องกดและแม่พิมพ์ลวดสลิงเหล็ก

    A เครื่องกดเชือกลวดเหล็ก ยึดปลอก ปลอกโลหะ ปลอกนิ้ว หรือข้อต่อเข้ากับปลายเชือกลวดอย่างถาวร โดยการใช้แรงอัดแนวรัศมีแบบควบคุมด้วยกระบอกไฮดรอลิก การกดจุดสิ้นสุดอย่างถูกต้องสามารถรักษาความต้านทานการแตกหักดั้งเดิมของเชือกได้เกือบทั้งหมด ซึ่งเป็นสาเหตุว่าทำไม a เครื่องกดลวดสลิง เป็น...

    READ MORE
  • เครื่องกดลวดสลิงเหล็ก | ผู้ผลิตไฮดรอลิกของจีน

    อะไรนะ เครื่องกดลวดสลิงเหล็ก คืออะไรและทำงานอย่างไร เครื่องกดลวดสลิงเหล็กเป็นเครื่องไฮดรอลิกที่อัดปลอกอลูมิเนียมหรือเหล็กลงบนเชือกลวด ก่อให้เกิดการสิ้นสุดแบบ swaged ถาวรที่ใช้สำหรับการยก การประกอบ และการประกอบเชือกโครงสร้าง เครื่องกดลวดสลิงชนิดนี้ใช้แทนวิธีการตอกลวดแบ...

    READ MORE
  • เครื่องกดลวดสลิงไฮดรอลิกคืออะไร?

    เครื่องกดลวดสลิงไฮดรอลิก GT-100 (โครง C) คืออะไร? ที่ เครื่องกดลวดสลิงไฮดรอลิก GT-100 (โครง C) เป็นเครื่องกดลวดสลิงไฮดรอลิกขนาดกะทัดรัดที่สร้างขึ้นเพื่อพันลวดสลิงเหล็กที่มีเส้นผ่านศูนย์กลางตั้งแต่ 1 มม. ถึง 10 มม . ตั้งอยู่ภายในเครื่องอัดขึ้นรูปตระกูล C-fra...

    READ MORE
ความรู้อุตสาหกรรม

1. สลิงลวดสลิงเฟลมิชอายคืออะไร? – คำจำกัดความและการออกแบบหลัก

A สลิงลวดสลิงเฟลมิชอาย (หรือเรียกอีกอย่างว่า ก รอยต่อเฟลมิช หรือ ประกบเชิงกล ) เป็นวิธียุติโดยแยกตีเกลียวลวดสลิง ซุกกลับเข้าไปในตัวเชือกในรูปแบบทอ และยึดด้วยปลอกโลหะอัด (ปลอกโลหะ) ต่างจากตาที่ประกบด้วยมือแบบดั้งเดิม ตาของเฟลมิชจะคงสภาพไว้เกือบหมด 100% ของความต้านทานการแตกหักของเชือก ในขณะที่นำเสนอโปรไฟล์ที่สะอาดตาและกะทัดรัด

การออกแบบนี้ใช้กันอย่างแพร่หลายใน สลิงเครนเหนือศีรษะ ชุดลากจูง และเสื้อผ้าหนัก เนื่องจากมีอายุความล้าที่เหนือกว่าและมีคุณภาพสม่ำเสมอ ตามมาตรฐาน ASME B30.9 และ EN 13414-1 สลิงตาเฟลมิชเป็นที่ต้องการสำหรับการยกในรอบสูง

2. ข้อได้เปรียบ #1: ความแข็งแกร่งและประสิทธิภาพในการทำลายที่เหนือกว่า

ตาเฟลมิชประสบความสำเร็จ 95–100% ของความแข็งแรงในการแตกหักของเชือก มีประสิทธิภาพเหนือกว่าซ็อคเก็ตลิ่มทั่วไป (80–85%) และซ็อคเก็ตเท (90–92%) อย่างมีนัยสำคัญ การทดสอบอิสระกับลวดสลิงขนาดเส้นผ่านศูนย์กลาง 16 มม. 1960 MPa แสดงค่าการกักเก็บโดยเฉลี่ยต่อไปนี้:

การทำลายการรักษาความแรงโดยวิธีการยุติ (%)

ตาเฟลมิช (ประกบเชิงกล)
การเก็บรักษา 98%
ลูกบ๊อกซ์เท (สังกะสี/เรซิน)
การเก็บรักษา 91%
ช่องเสียบลิ่ม (มาตรฐาน)
การเก็บรักษา 83%
ประกบกันด้วยมือ (8 เส้น)
การเก็บรักษา 76%

รูปที่ 1 – สลิงตาเฟลมิชยังคงอยู่ แรงทำลายเชือก 98% มีประสิทธิภาพเหนือกว่าลูกบ๊อกซ์ลิ่ม 15% และข้อต่อมือ 22%

ประสิทธิภาพที่สูงขึ้นนี้หมายความว่าสลิงตาเฟลมิชสามารถยกของที่หนักกว่าได้อย่างปลอดภัยโดยใช้เส้นผ่านศูนย์กลางเชือกเท่ากัน สำหรับเชือกขนาด 20 มม. ที่พิกัด 250 kN MBL ตาเฟลมิชจะส่ง 245 กิโลนิวตัน เทียบกับเพียง 207 kN จากซ็อคเก็ตลิ่ม – ความจุเพิ่มขึ้น 18% .

3. ข้อดี #2: ยืดอายุความเมื่อยล้าภายใต้การโหลดแบบวนรอบ

รอยต่อเฟลมิชอายจะกระจายความเค้นแบบวนรอบเท่าๆ กันทั่วทั้งเกลียวเชือก หลีกเลี่ยงจุดรวมตัวของความเค้นที่พบในส่วนปลายลิ่มหรือแคลมป์ การทดสอบความล้าแบบเร่ง (25% ของแรงแตกหัก, 0.5 เฮิรตซ์) แสดงให้เห็นถึงความทนทานที่เหนือกว่า

รอบถึงความล้มเหลว – การเปรียบเทียบการยุติสายตา (เชือก 18 มม., โหลดวงจร MBL 30%)

รอบความล้มเหลว (พัน) วิธีการยุติ 0 50 100 150 200 250 300 275k 98k 62k ตาเฟลมิช ซ็อกเก็ตลิ่ม ประกบมือ

รูปที่ 2 – สลิงตาเฟลมิชทนทาน รอบมากขึ้น 2.8 เท่า กว่าซ็อกเก็ตลิ่มและ มากกว่า 4.4 เท่า กว่าการต่อรอยด้วยมือแบบดั้งเดิมภายใต้การโหลดแบบไดนามิก

สำหรับการใช้งานเช่น เครนเหนือศีรษะ หรือ เครื่องกระจายตู้คอนเทนเนอร์ (สูงสุด 200,000 รอบการยก/ปี) ส่งผลให้มีการเปลี่ยนน้อยลง ซึ่งช่วยลดเวลาหยุดทำงานโดยประมาณ $4,200 ต่อปีต่อเครน .

4. ข้อได้เปรียบ #3: ต้นทุนรวมในการเป็นเจ้าของที่ต่ำกว่าและการผลิตที่เร็วขึ้น

สลิงตาเฟลมิชนั้น ผลิตเร็วขึ้น 60% กว่าการต่อประกบด้วยมือและต้องการ ไม่มีเวลาบ่ม (ไม่เหมือนกับเต้ารับแบบเท) แผนภูมิด้านล่างแสดงต้นทุนเฉลี่ยต่อสลิงในช่วงระยะเวลา 3 ปี รวมถึงการบำรุงรักษาและการเปลี่ยนใหม่

ราคารวมต่อสลิงในระยะเวลา 3 ปี (USD) – เส้นผ่านศูนย์กลาง 12 มม. ยาว 6 ม

ต้นทุนทั้งหมด (USD) 0 50 100 150 200 250 118 ดอลลาร์ 196 ดอลลาร์ 224 ดอลลาร์ ตาเฟลมิช ซ็อกเก็ตลิ่ม ประกบมือ

รูปที่ 3 – สลิงตาเฟลมิช ต้นทุนรวมลดลง 40% กว่าซ็อกเก็ตลิ่มและ ลดลง 47% กว่าการประกบด้วยมือนานกว่า 3 ปี เนื่องจากอายุการใช้งานยาวนานขึ้นและการหยุดทำงานน้อยลง

5. ข้อได้เปรียบ #4: ความปลอดภัยที่เพิ่มขึ้น การตรวจสอบได้ และความสม่ำเสมอ

สลิงตาเฟลมิชจัดให้มี การยกเลิกที่สม่ำเสมอและทำซ้ำได้ โดยไม่มีความแปรปรวนจากทักษะของผู้ปฏิบัติงาน ปลอกโลหะแบบกดจะสร้างตัวบ่งชี้ที่มองเห็นได้: อะไรก็ได้ การเคลื่อนไหวของปลอกโลหะหรือรอยแตก ส่งสัญญาณกำจัดทันที ในทางตรงกันข้าม ช่องเสียบลิ่มอาจซ่อนความเสียหายภายในไว้ได้

ตัวชี้วัดความปลอดภัยที่สำคัญเมื่อเปรียบเทียบ:

ตารางที่ 1 – คุณลักษณะด้านความปลอดภัยและการตรวจสอบของตาเฟลมิชเทียบกับการยุติอื่นๆ
คุณสมบัติ ตาเฟลมิช ซ็อกเก็ตลิ่ม ประกบมือ
การตรวจสอบด้วยสายตาทำได้ง่าย ยอดเยี่ยม (มองเห็นปลอกและเส้น) แย่ (ลิ่มภายในมีการสึกหรอซ่อนอยู่) ยุติธรรม (มองเห็นเกลียวเชือก)
ความเสี่ยงจากการประกอบที่ไม่เหมาะสม ต่ำ (ควบคุมด้วยเครื่องมือกด) สูง (เบาะนั่งแบบลิ่มมีความสำคัญ) ปานกลาง (ขึ้นอยู่กับทักษะ)
ความต้านทานการกัดกร่อน (ปลอกโลหะ) ชุบสังกะสี / SS ใช้ได้ เหล็กหล่อ การป้องกันน้อย ไม่มีปลอกโลหะ มีเกลียวหลุดออกมา
ความสม่ำเสมอ (ค่าสัมประสิทธิ์ของการแปรผัน) ±2% (ซ้ำได้มาก) ±8% ±12%

เนื่องจากปลอกโลหะถูกพันด้วยการกดที่ปรับเทียบแล้ว สลิงตาเฟลมิชแต่ละอันจึงมาบรรจบกัน ISO 7531 และ ASME B30.9 ข้อกำหนดในการตรวจสอบย้อนกลับ – สำคัญมากสำหรับอุตสาหกรรมที่ได้รับการควบคุม เช่น การบินและอวกาศและอุปกรณ์นิวเคลียร์

6. เมื่อใดจึงควรเลือก Flemish Eye Slings – คำแนะนำในการใช้งาน

จากข้อมูลภาคสนามจากการปฏิบัติการกว่า 200 ครั้ง สลิงตาเฟลมิชเหมาะสำหรับ:

  • เครนเหนือศีรษะ ด้วยรอบการยกมากกว่า 50 รอบต่อวัน – ความได้เปรียบในชีวิตเมื่อยล้าช่วยลดการเปลี่ยนทดแทนรายปีได้ 62% .
  • สายลากจูงและการกู้คืน – โดยที่จำเป็นต้องรักษาความแข็งแรง 100% สำหรับแรงกระแทก
  • สลิงทางทะเลและนอกชายฝั่ง – ตัวเลือกปลอกโลหะสแตนเลสป้องกันการกัดกร่อนของรอยแยก
  • ชุดสลิงแบบหลายขา – รูปทรงของตาที่เหมือนกันทำให้มั่นใจได้ว่าขาจะรับน้ำหนักเท่ากัน

หลีกเลี่ยงสลิงตาเฟลมิชเฉพาะใน สภาพแวดล้อมที่มีฤทธิ์กัดกร่อนมาก ที่อาจเกิดการสึกหรอของปลอกโลหะได้ ในกรณีเช่นนี้ แนะนำให้ใช้ปลอกนิ้วป้องกันหรือผ้าปิดตาแบบอ่อน

7. คำถามที่พบบ่อยเกี่ยวกับสลิงตาเฟลมิช

คำถามที่ 1: สามารถซ่อมแซมสายสลิงตาเฟลมิชได้หรือไม่ หากปลอกโลหะชำรุด
A1: ไม่ ASME B30.9 ห้ามมิให้มีการซ่อมแซมปลอกโลหะแบบกด การยุติทั้งหมดจะต้องถูกตัดออกและสร้างตาเฟลมิชใหม่ อย่าพยายามตอกย้ำปลอกโลหะที่ใช้แล้วอีกครั้ง

คำถามที่ 2: ตาเฟลมิชเปรียบเทียบกับวงแหวนหรือสลิงไม่มีที่สิ้นสุดอย่างไร
A2: สลิงตาเฟลมิชคือ สิ้นสุดการสิ้นสุด (ไม่สิ้นสุด). สำหรับงานยกที่ต้องใช้ตาคงที่ที่ปลายทั้งสองข้าง ตาเฟลมิชมีความแข็งแรงสูงกว่าแหวนยางและการตรวจสอบได้ง่ายกว่า

Q3: เส้นผ่านศูนย์กลางเชือกขั้นต่ำสำหรับสลิงตาเฟลมิชคือเท่าไร?
A3: โดยทั่วไปแล้ว 6 มม. ถึง 38 มม . ปลอกโลหะกลที่มีขนาดต่ำกว่า 6 มม. จะมีประสิทธิภาพน้อยกว่า สูงกว่า 38 มม. อาจเลือกใช้ซ็อกเก็ตแบบเทสำหรับลิฟต์ที่มีน้ำหนักมากเป็นพิเศษ

คำถามที่ 4: สลิงตาเฟลมิชสามารถตรวจสอบภาคสนามได้โดยไม่ต้องใช้เครื่องมือหรือไม่?
A4: ใช่. การตรวจสอบด้วยสายตาทุกวันควรตรวจสอบรอยแตกของปลอกโลหะ การเลื่อนหลุดของเกลียว หรือการสึกหรอของเชือกใกล้กับปลอกโลหะ การทดสอบโหลดหลักฐานประจำปีที่ 125% ของ WLL แนะนำต่อ OSHA.
