เครื่องบีบลวดสลิงไฮดรอลิก GT-60 (โครง C) ขายส่ง
บ้าน / สินค้า / เครื่องกดลวดสลิงเหล็ก / เครื่องบีบลวดสลิงไฮดรอลิก GT-60 (โครง C)

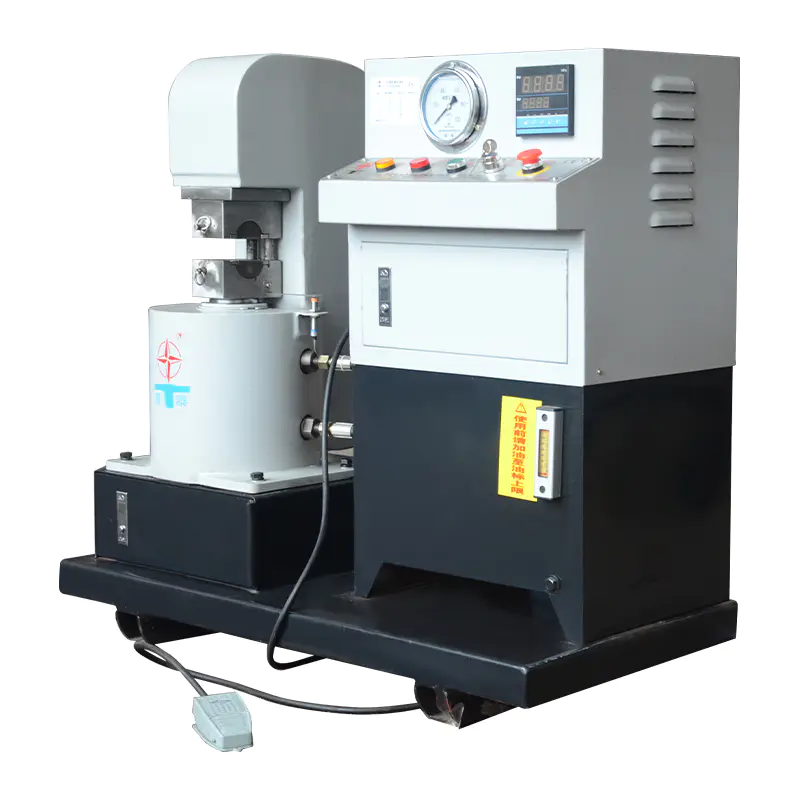

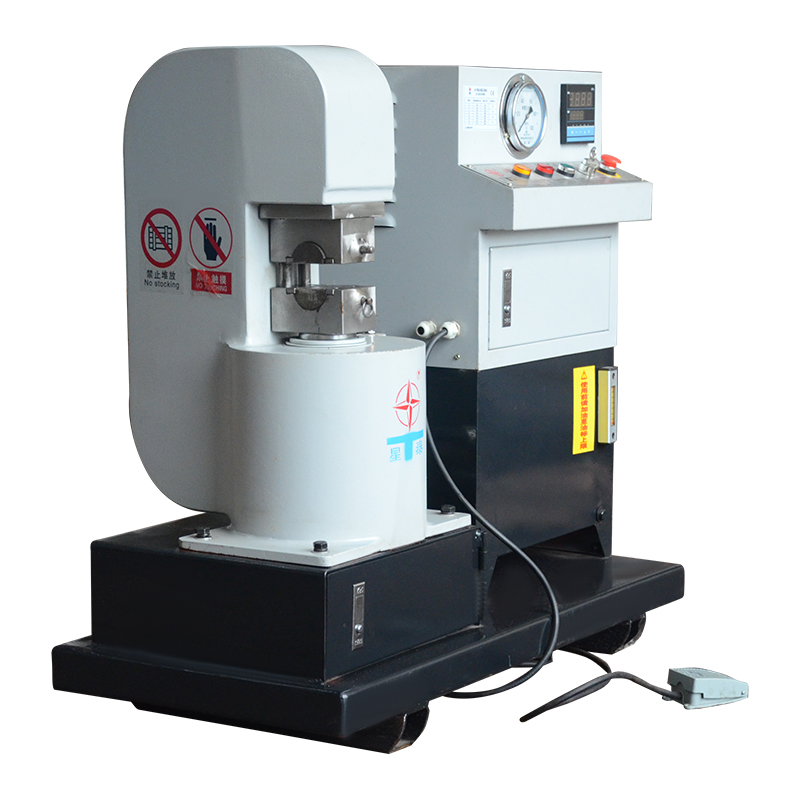

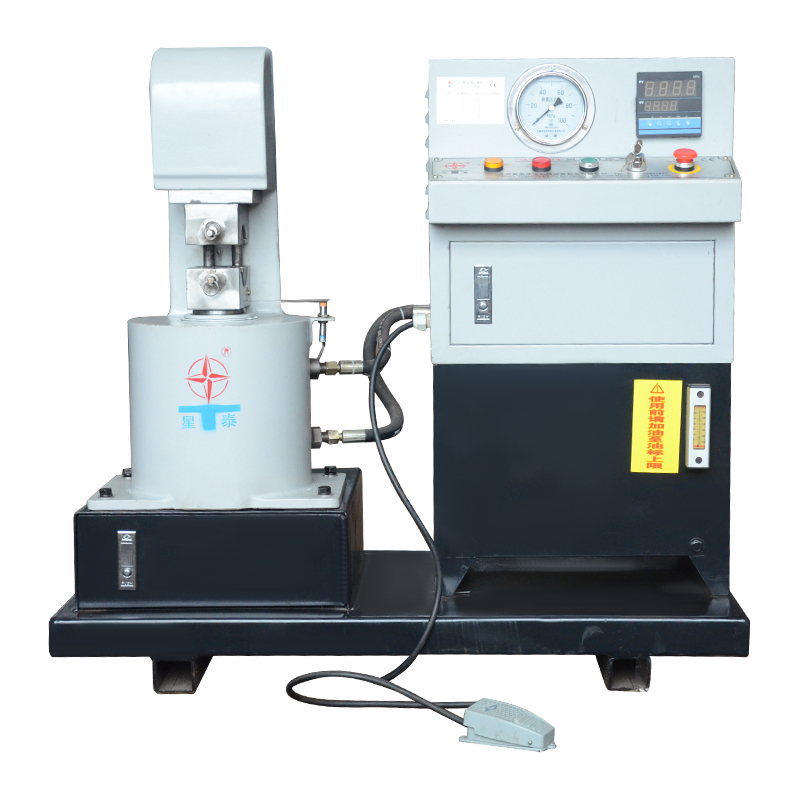

เครื่องบีบลวดสลิงไฮดรอลิก GT-60 (โครง C)

เครื่องกดลวดสลิง C-frame เป็นเครื่องที่เล็กที่สุดในเครื่องสไตล์ C
เครื่องกดไฮดรอลิก GT-60T คือการกดลวดสลิงขนาดเล็กตั้งแต่ 1 มม. ถึง 10 มม.
GT-60T มักใช้ในโรงงานผลิตสลิงเพื่อยกผลิตภัณฑ์ที่มีน้ำหนักเบา เช่น ไม้แขวนซีคลิป น้ำยายิงดับเพลิง และอื่นๆ

ลักษณะ
1. การออกแบบตะกร้าโดยรวม ขนาดเล็ก ความแข็งแรงสูง มีศูนย์กลางที่ดี สลิงกดที่มีพื้นผิวเรียบ
2. การออกแบบแม่พิมพ์ทรงกลมและการวางตำแหน่งอัตโนมัติทำให้ง่ายต่อการเปลี่ยนแม่พิมพ์ต่างๆ
3. ลูกสูบจะลดลงโดยอัตโนมัติหลังจากเสร็จสิ้นการกดงาน
4. ลูกสูบสามารถควบคุมได้ตามเวลา

จัดส่ง
แพคเกจ: หดห่อและกล่องเหล็ก
อุปกรณ์เสริม: ซีล ท่อแรงดันสูง
ระยะเวลา: 10-30 วัน

+ ติดต่อเรา
พ.ศV：เครื่องกดลวดสลิงไฮดรอลิก GT-100 (โครง C)ถัดไป：ไม่มีผลิตภัณฑ์ถัดไป
  • พารามิเตอร์
  • คำอธิบายอื่น ๆ
  • ติดต่อ
Technical Data
หมายเลขโหมด GT-60
เส้นผ่านศูนย์กลางเชือกลวดสูงสุด (มม.) Φ12
กำลัง (กิโลวัตต์) 1.5
แรงดันใช้งานสูงสุด (Mpa) 56เมกะปาสคาล
การเคลื่อนที่ของลูกสูบสูงสุด (มม.) 40
ความเร็วลูกสูบที่เพิ่มขึ้น (มม./วินาที) 8
ความเร็วลงของลูกสูบ (มม./วินาที) 10
ความยาวรวม (มม.) 1000
ความกว้างรวม (มม.) 500
ความสูงรวม (มม.) 1050
น้ำหนักสุทธิ (กก.) 400
การควบคุมอัตโนมัติ √
สวิตช์เท้า √
ผลิตภัณฑ์ของเรา
สินค้าที่เกี่ยวข้อง
บริษัท
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As เครื่องบีบลวดสลิงไฮดรอลิก GT-60 (โครง C) Manufacturers and เครื่องบีบลวดสลิงไฮดรอลิก GT-60 (โครง C) Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

ส่วนประกอบ swaging ของเครื่องไฮดรอลิก Xingtai นั้นถูกสร้างขึ้นจากเหล็กโลหะผสมที่มีความแข็งแรงสูง ตัวเครื่องผลิตจากวัสดุบล็อกเดียว ช่วยให้มั่นใจในความสมบูรณ์ของโครงสร้างและอายุการใช้งานที่ยาวนาน ระบบไฮดรอลิกของเราใช้ระบบจ่ายน้ำมันของปั๊มแรงดันคู่ ซึ่งช่วยให้เคลื่อนที่ขึ้นและลงได้อย่างรวดเร็ว ขณะเดียวกันก็รับประกันกระบวนการกดที่ราบรื่น การออกแบบนี้ช่วยปรับปรุงคุณภาพการกดและประสิทธิภาพการผลิตได้อย่างมาก

เครื่องจักรไฮดรอลิก Xingtai ได้ถูกส่งออกไปยังหลายประเทศ รวมถึงสหราชอาณาจักร ออสเตรเลีย เนเธอร์แลนด์ ลัตเวีย มาเลเซีย ไทย อินเดีย รัสเซีย บอตสวานา โปแลนด์ และอื่นๆ

ด้วยปรัชญาของ "คุณภาพสูง ราคาที่แข่งขันได้ และความมุ่งมั่นที่ยั่งยืน" เรามุ่งมั่นที่จะตอบสนองความต้องการของลูกค้าและมอบบริการที่ดีที่สุดให้กับลูกค้า เรายังคงทุ่มเทในการให้บริการทั้งลูกค้าปัจจุบันและลูกค้าใหม่ด้วยความเป็นเลิศในระดับเดียวกับที่เราทำงานร่วมกันเพื่อสร้างอนาคตที่ประสบความสำเร็จ
ใบประกาศเกียรติคุณ
  • การรับรอง
  • การรับรอง
  • การรับรอง
  • การรับรอง
ข่าว
  • เครื่องกดลวดสลิงเหล็ก | ผู้ผลิตไฮดรอลิกของจีน

    อะไรนะ เครื่องกดลวดสลิงเหล็ก คืออะไรและทำงานอย่างไร เครื่องกดลวดสลิงเหล็กเป็นเครื่องไฮดรอลิกที่อัดปลอกอลูมิเนียมหรือเหล็กลงบนเชือกลวด ก่อให้เกิดการสิ้นสุดแบบ swaged ถาวรที่ใช้สำหรับการยก การประกอบ และการประกอบเชือกโครงสร้าง เครื่องกดลวดสลิงชนิดนี้ใช้แทนวิธีการตอกลวดแบ...

    READ MORE
  • เครื่องกดลวดสลิงไฮดรอลิกคืออะไร?

    เครื่องกดลวดสลิงไฮดรอลิก GT-100 (โครง C) คืออะไร? ที่ เครื่องกดลวดสลิงไฮดรอลิก GT-100 (โครง C) เป็นเครื่องกดลวดสลิงไฮดรอลิกขนาดกะทัดรัดที่สร้างขึ้นเพื่อพันลวดสลิงเหล็กที่มีเส้นผ่านศูนย์กลางตั้งแต่ 1 มม. ถึง 10 มม . ตั้งอยู่ภายในเครื่องอัดขึ้นรูปตระกูล C-fra...

    READ MORE
  • เครื่องบีบลวดสลิงไฮดรอลิก GT-60 คืออะไร?

    เครื่องบีบลวดสลิงไฮดรอลิก GT-60 (โครง C) คืออะไร? ที่ เครื่องบีบลวดสลิงไฮดรอลิก GT-60 (โครง C) เป็นเครื่องอัดไฮดรอลิกขนาดกะทัดรัดที่สร้างขึ้นเพื่อพันลวดสลิงเหล็กที่มีเส้นผ่านศูนย์กลางตั้งแต่ 1 มม. ถึง 10 มม . เป็นรุ่นที่เล็กที่สุดในซีรีส์ C-frame ซึ่งได้รับ...

    READ MORE
ความรู้อุตสาหกรรม

1. เครื่องบีบลวดสลิงไฮดรอลิก GT-60 ใช้ทำอะไร? – แอปพลิเคชันหลัก

ที่ เครื่องบีบลวดสลิงไฮดรอลิก GT-60 เป็นเครื่องมือตอกสายไฮดรอลิกขนาดเล็กพกพาสะดวกเป็นพิเศษซึ่งออกแบบมาเพื่อ การสิ้นสุดที่แม่นยำของลวดสลิงเส้นผ่านศูนย์กลางเล็ก เคเบิลเครื่องบิน และสายตีเกลียวละเอียด ใช้ปลอกอลูมิเนียมหรือทองแดง มีการใช้กันอย่างแพร่หลายใน การบำรุงรักษาการบิน เสื้อผ้าเรือยอชท์ ราวสายเคเบิลสถาปัตยกรรม ระบบส่งไฟฟ้า และการผลิตเครื่องมือที่มีความแม่นยำ ในกรณีที่พื้นที่มีจำกัดมากและคุณภาพของการยกเลิกถือเป็นสิ่งสำคัญ

ด้วยแรงกดสูงสุดที่ 60 กิโลนิวตัน (6 ตัน) และการออกแบบที่กะทัดรัดเป็นพิเศษโดยมีน้ำหนักเพียงเท่านั้น 2.2 กก. (4.85 ปอนด์) โดย GT-60 จะจับลวดขนาดเส้นผ่านศูนย์กลางตั้งแต่ 0.8 มม. ถึง 4 มม ทำให้เกิดการยุติที่คงอยู่ แรงทำลายเชือก 95–100% . เครื่องมือนี้มีคุณสมบัติก ปั๊มไฮดรอลิกแบบมือจับเดียว และสามารถใช้งานได้ในพื้นที่จำกัด เช่น ลำตัวเครื่องบิน ภายในเสากระโดง และถาดวางสายเคเบิล ซึ่งเป็นพื้นที่ที่เครื่องมือสว่านขนาดใหญ่ไม่สามารถรองรับได้

2. คุณสมบัติหลัก #1: แรงที่แม่นยำสำหรับเชือกที่มีเส้นผ่านศูนย์กลางไมโคร

ที่ GT-60 delivers แรงไฮดรอลิก 60 กิโลนิวตัน พร้อมการควบคุมแรงกดแบบละเอียด – เหมาะอย่างยิ่งสำหรับการพันปลอกบนเชือกลวดที่ละเอียดอ่อนโดยไม่ทำให้เกลียวแตก แผนภูมิด้านล่างเปรียบเทียบความจุของ GT-60 กับเครื่องมือสว่านอื่นๆ

ความจุเส้นผ่านศูนย์กลางลวดสลิงสูงสุดตามประเภท Swager (มม.)

คีมบีบมือโยก (บีบมือ)
สูงสุด 2 มม
GT-60 ไมโครไฮดรอลิก
สูงสุด 4 มม
GT-200 แบบพกพา (20 ตัน)
สูงสุด 8 มม
เครื่องรีดแบบตั้งโต๊ะ (500kN)
สูงสุด 16 มม

รูปที่ 1 – ด้ามจับ GT-60 เชือกลวด 4 มม ครอบคลุมการใช้งานสายเคเบิลที่มีความแม่นยำถึง 95% ในขณะที่ยังคงเป็นเครื่องพันไฮดรอลิกที่เล็กที่สุดในตลาด

ที่ GT-60 includes ชุดแม่พิมพ์กราวด์แม่นยำ 4 ชุด สำหรับปลอกที่มีเส้นผ่านศูนย์กลางตั้งแต่ 2 มม. ถึง 6 มม. โดยจัดเก็บไว้ในกระเป๋าใส่โฟมพร้อมช่องเฉพาะสำหรับเครื่องมือและอุปกรณ์เสริม

3. คุณสมบัติหลัก #2: การออกแบบที่กะทัดรัดเป็นพิเศษสำหรับการเข้าถึงพื้นที่จำกัด

ที่ GT-60 measures only ความยาว 280 มม. (11 นิ้ว) และ กว้าง 55 มม ช่วยให้สามารถเข้าถึงพื้นที่แคบซึ่งเครื่องมือขนาดใหญ่ไม่สามารถเข้าไปได้ ต้องใช้วงจรการต่อยที่สมบูรณ์ 10–15 วินาที . แผนภูมิด้านล่างเปรียบเทียบน้ำหนักเครื่องมือและช่องเปิดขั้นต่ำที่จำเป็น

การเปรียบเทียบน้ำหนักเครื่องมือและการเปรียบเทียบการเปิดการเข้าถึงขั้นต่ำ

น้ำหนัก (กก.) / ช่องเปิด (มม.) ประเภทเครื่องมือตอก 0 2 4 6 8 10 12 2.2 กก เปิด 55 มม 6.5 กก ระยะเปิด 120 มม 95 กก ไม่มี (คงที่) GT-60 ไมโคร GT-200 แบบพกพา แท่นกด

รูปที่ 2 – GT-60 มีน้ำหนักเพียงอย่างเดียว 2.2 กก และ fits through a ช่องเปิด 55 มม ทำให้เป็นทางเลือกเดียวสำหรับงานภายในเครื่องบินและงานเสา

สำหรับทีมซ่อมบำรุงการบิน GT-60 อนุญาต การซ่อมแซมสายเคเบิลบนปีก โดยไม่ต้องถอดพื้นผิวควบคุมออก – ประหยัดโดยเฉลี่ย ใช้เวลาในการถอดประกอบ 8-10 ชั่วโมงต่อเครื่องบินหนึ่งลำ .

4. คุณสมบัติหลัก #3: การสิ้นสุดที่แม่นยำสำหรับการใช้งานที่มีเส้นผ่านศูนย์กลางขนาดเล็กที่สำคัญ

แม้จะมีขนาดที่เล็ก แต่ GT-60 ก็สร้างจุดสิ้นสุดที่คงอยู่ แรงทำลายเชือก 96–100% สำหรับเส้นผ่านศูนย์กลางสูงสุด 4 มม. แผนภูมิด้านล่างแสดงแรงดึงขั้นต่ำที่ได้รับสำหรับเส้นผ่านศูนย์กลางเชือกต่างๆ

แรงดึงออกขั้นต่ำ (kN) – GT-60 Swaged Sleeves เทียบกับ MBL (เชือกสแตนเลสขนาด 7x7)

แรง (กิโลนิวตัน) เส้นผ่านศูนย์กลางเชือก (มม.) 0 1 2 3 4 5 6 0.8 1.2 1.5 2 3 4 แรงดึง GT-60 (≥97% ของ MBL)

รูปที่ 3 – GT-60 ทำการยุติแบบ swaged 97% หรือสูงกว่าของเชือก MBL สำหรับเส้นผ่านศูนย์กลางสูงสุด 4 มม. เป็นไปตามมาตรฐานการบินและอวกาศและเสื้อผ้าที่มีความแม่นยำ

ที่ GT-60 features a วาล์วปล่อยแรงดันแบบก้าวหน้า ที่ป้องกันการจีบเกิน - สำคัญอย่างยิ่งสำหรับสายเคเบิล 1x19 และ 7x7 ที่ละเอียดอ่อน ซึ่งแรงที่มากเกินไปอาจทำให้แต่ละเกลียวเสียหายได้

5. คู่มือการประยุกต์ใช้งาน GT-60 และเมทริกซ์การเลือกแม่พิมพ์

ที่ GT-60 accepts precision die sets for different rope diameters and sleeve types. The table below provides a quick reference for common applications.

ตารางที่ 1 – การเลือกแม่พิมพ์ GT-60 และแรงดันการแกว่งที่แนะนำตามเส้นผ่านศูนย์กลางของเชือก
เส้นผ่านศูนย์กลางเชือก (มม.) ประเภทปลอกแขน / วัสดุ ชุดดายที่แนะนำ แรงดัน Swaging (kN)
0.8–1.2 มม. (สายเคเบิลเครื่องบิน) ปลอกหยุดอะลูมิเนียม (มาตรฐาน AN) GT-D2 (ฐานสิบหก 2 มม.) 8–15 กิโลนิวตัน
1.5–2 มม. (เสื้อผ้าเรือยอชท์) ปลอกห่วงอะลูมิเนียม (เฟลมิชอาย) GT-D3 (วงรี 3 มม.) 20–35 กิโลนิวตัน
2.5–3 มม. (ราวบันไดสถาปัตยกรรม) ปลอกโลหะทองแดง / ปลอกสแตนเลส GT-D4 (ฐานสิบหก 4 มม.) 40–50 กิโลนิวตัน
3.5–4 มม. (ยก/ลากเบา) ปลอกโลหะคู่ / มีความแข็งแรงสูง GT-D6 (วงรี 6 มม.) 50–60 กิโลนิวตัน

มีคนตายทั้งหมด พื้นดินที่แม่นยำและผ่านกรรมวิธีทางความร้อน เพื่อรักษาพิกัดความเผื่อ ±0.02 มม. ทำให้มั่นใจได้ถึงขนาดการย้ำที่สม่ำเสมอสำหรับการใช้งานด้านการบินและอวกาศที่สำคัญ

6. คำถามที่พบบ่อยเกี่ยวกับเครื่องอัดลวดสลิงไฮดรอลิก GT-60

คำถามที่ 1: GT-60 สามารถใช้ปลอกชนิดใดได้บ้าง
A1: GT-60 ตบ ปลอกหยุดอะลูมิเนียม ปลอกห่วงอะลูมิเนียม ปลอกทองแดง และปลอกสแตนเลสขนาดเล็ก สำหรับลวดสลิงที่มีเส้นผ่านศูนย์กลางตั้งแต่ 0.8 มม. ถึง 4 มม. เป็นเครื่องมือที่ต้องการสำหรับ ข้อต่อสายเคเบิลสำหรับเครื่องบิน AN/MS และ precision yacht rigging terminals.

คำถามที่ 2: GT-60 ต้องมีการสอบเทียบหรือไม่
ตอบ 2: ใช่ แนะนำให้ทำการสอบเทียบรายปีสำหรับการใช้งานด้านการบินและอวกาศและที่สำคัญ เครื่องมือนี้ประกอบด้วยก หมายเลขซีเรียลที่ติดตามได้ และ calibration certificate. Field calibration check can be performed using แขนทดสอบ และ a pull tester.

คำถามที่ 3: GT-60 สามารถรับแรงกดได้กี่ครั้งก่อนเข้ารับบริการไฮดรอลิก
A3: GT-60 ได้รับการจัดอันดับสำหรับ รอบการสวดมากกว่า 10,000 รอบ บนระบบไฮดรอลิก ควรตรวจสอบชุดแม่พิมพ์ทุกๆ 2,000 รอบเพื่อดูการสึกหรอ เครื่องมือนี้ประกอบไปด้วย รับประกันของผู้ผลิต 2 ปี พร้อมความคุ้มครองแบบขยายเพิ่มเติม

คำถามที่ 4: GT-60 สามารถใช้ในการซ่อมเครื่องบินที่ได้รับการรับรองจาก FAA ได้หรือไม่
A4: ใช่. GT-60 ตอบสนอง เอฟเอเอ เอซี 43.13-1B และ ASME B30.9 ข้อกำหนดสำหรับการสิ้นสุดแบบ swaged บนสายเคเบิลควบคุม แต่ละเครื่องมือมาพร้อมกับ หนังสือรับรองการปฏิบัติตาม ตรวจสอบย้อนกลับได้ตามมาตรฐานการทดสอบ ASTM F2140
