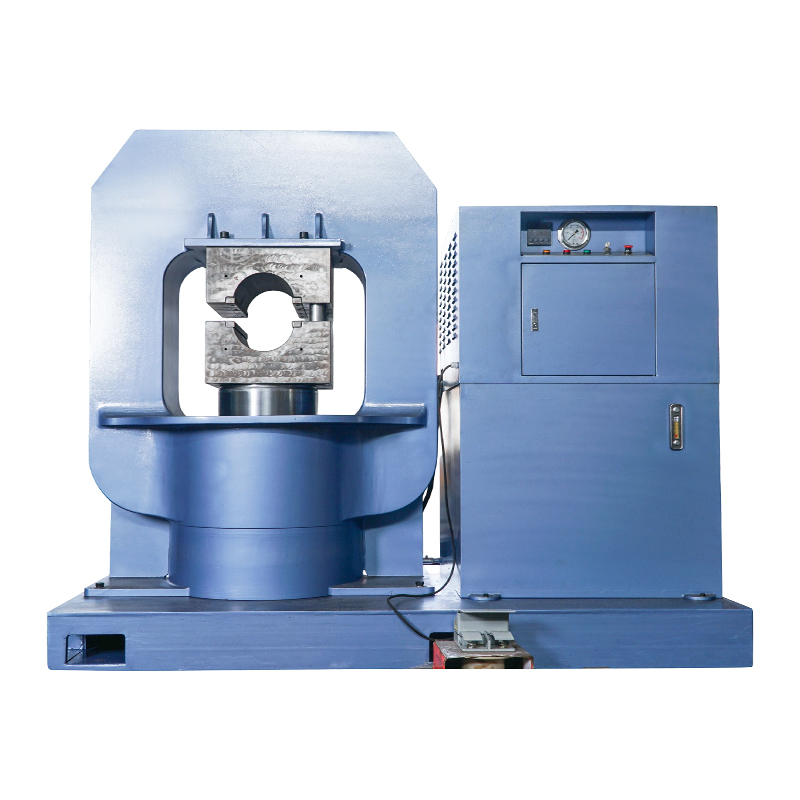

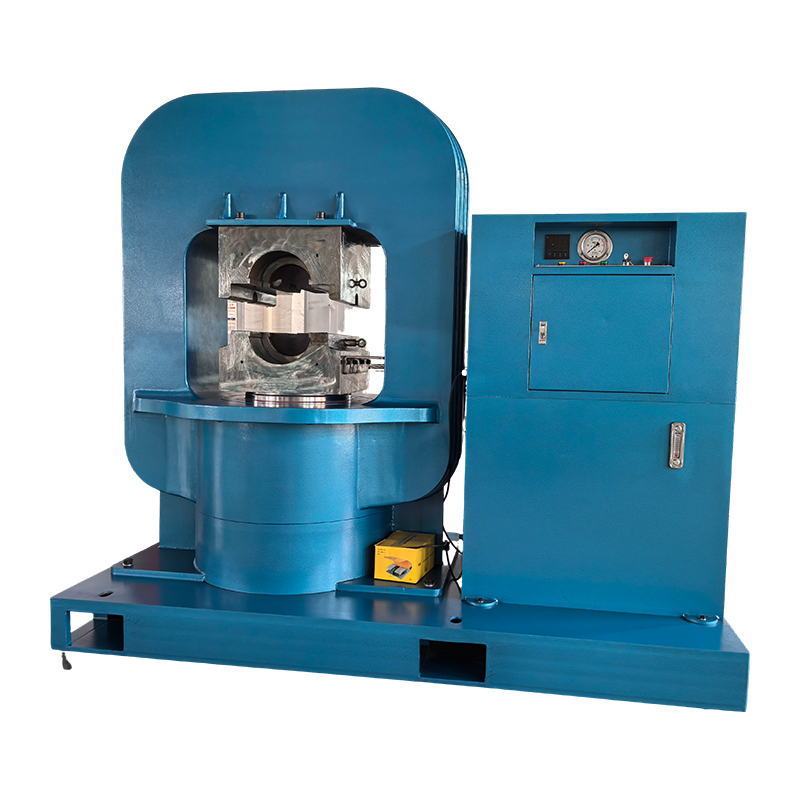

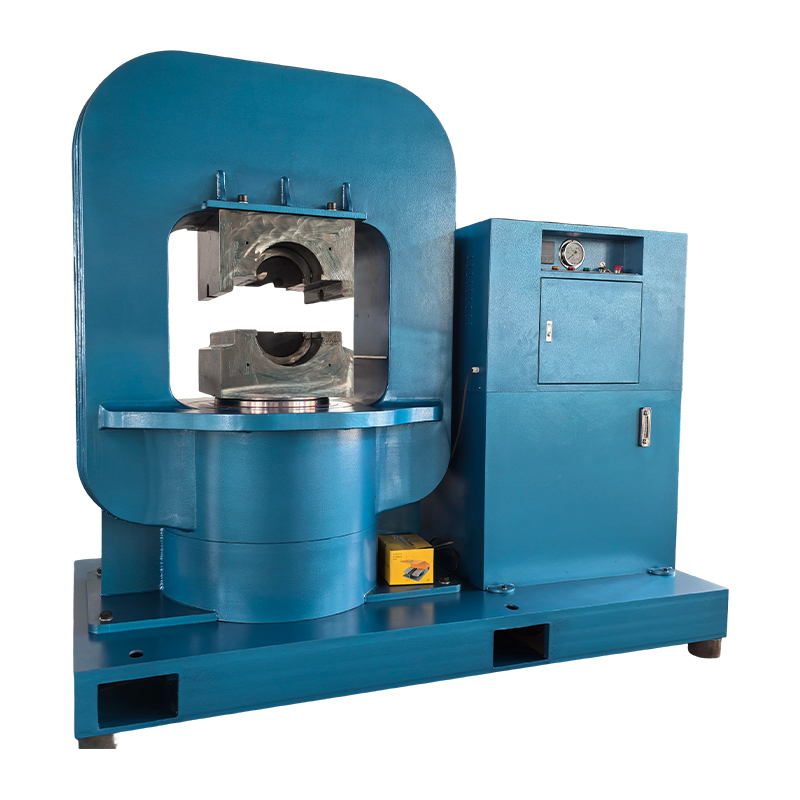

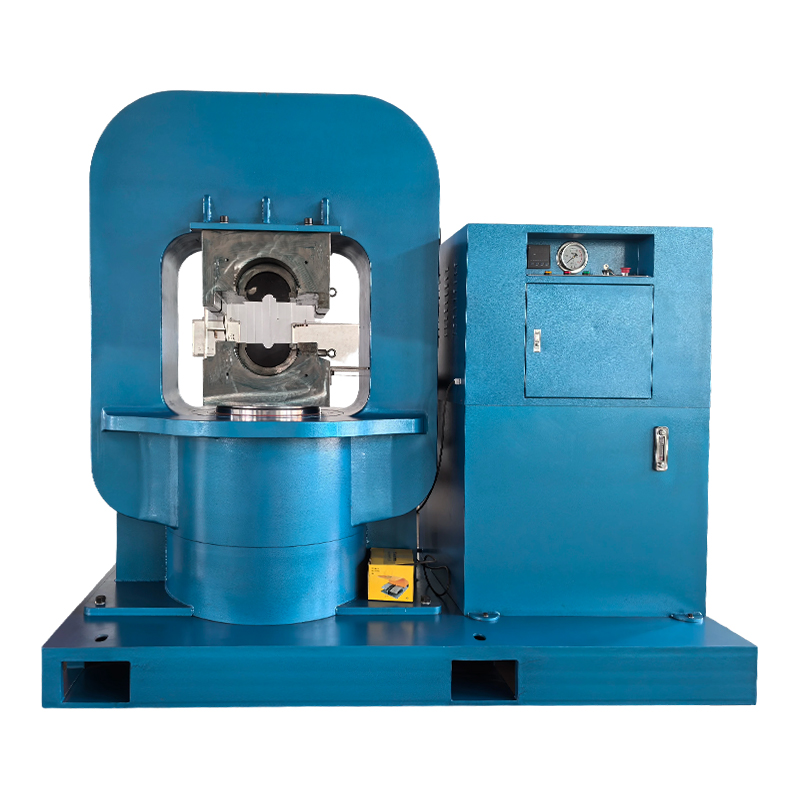

เครื่องจีบลวดสลิงเหล็กไฮดรอลิก GT-2000 (โครงตะกร้า)

1. เครื่องจีบลวดสลิงคืออะไร?

A เครื่องจีบลวดสลิง เป็นอุปกรณ์ทางอุตสาหกรรมเฉพาะทางที่ใช้ในการต่อลวดสลิงเข้ากับข้อต่อต่างๆ เช่น เบ้า ปลอกนิ้ว หรือปลายเชือกอื่นๆ โดยการเปลี่ยนรูปปลอกโลหะ (ปลอกโลหะ) ด้วยกลไก ต่างจากการเชื่อมหรือการบัดกรีซึ่งใช้ความร้อนในการหลอมวัสดุ การย้ำอาศัยความยิ่งใหญ่ แรงดันไฮดรอลิกหรือนิวแมติก เพื่อให้โลหะของปลอกหุ้มพันรอบเส้นลวดไหลเย็น สิ่งนี้จะสร้างพันธะทางกลที่ปลอดภัยและถาวร ซึ่งสามารถทนต่อภาระหนักและความเค้นแบบไดนามิกได้

เครื่องจักรเหล่านี้มีความจำเป็นในอุตสาหกรรมที่ความปลอดภัยเป็นสิ่งสำคัญยิ่ง เช่น การบินและอวกาศ เสื้อผ้าในทะเล และการก่อสร้าง ด้วยการบีบปลอกเข้าไปในหุบเขาระหว่างสายไฟ เครื่องจักรจะสร้างล็อคที่มีแรงเสียดทานสูงซึ่งป้องกันการลื่นไถล ทำให้มั่นใจในความสมบูรณ์ของระบบการยกหรือช่วงล่าง

2. กลไกของกระบวนการจีบ

การทำงานของเครื่องย้ำสายไฟเป็นลำดับขั้นตอนเชิงกลที่แม่นยำซึ่งออกแบบมาเพื่อเพิ่มความแข็งแรงของชุดประกอบสูงสุดโดยไม่ทำลายโครงสร้างภายในของเชือก

(1) การแทรกและการจัดตำแหน่ง

กระบวนการเริ่มต้นด้วยการที่ผู้ปฏิบัติงานสอดปลายเชือกลวดและประกอบเข้าที่ ปลอกอลูมิเนียมหรือทองแดง . จากนั้นจึงวางชุดประกอบเข้าไปในช่องแม่พิมพ์ของเครื่อง เครื่องจักรสมัยใหม่มักมีตัวนำเลเซอร์หรือเซ็นเซอร์เพื่อให้แน่ใจว่าปลอกอยู่ตรงกลางภายในแม่พิมพ์อย่างสมบูรณ์ เพื่อป้องกันการบีบอัดที่ไม่สม่ำเสมอ

(2) การบีบอัดและการไหลเย็น

เมื่อปรับแนวแล้ว เครื่องจักรจะเปิดใช้งานชุดไฮดรอลิก โดยบังคับให้แม่พิมพ์ปิดรอบปลอก แรงกดดันที่ใช้นั้นมหาศาลและมักจะเกินเลย 100 ตัน สำหรับสายเคเบิลสำหรับงานหนัก แรงกดนี้ทำให้วัสดุปลอกหุ้มเกิด "การไหลเย็น" โดยที่โลหะจะเปลี่ยนรูปเป็นพลาสติกและเติมเต็มช่องว่างระหว่างเส้นลวดแต่ละเส้น การกระทำที่ประสานกันนี้เป็นสิ่งที่ทำให้การยุติมีความแข็งแกร่ง

(3) การจีบแบบหลายขั้นตอน

สำหรับปลอกที่ยาวขึ้น เครื่องจักรจะทำการกด (หรือ "รอยบุ๋ม") ตามแนวความยาวของปลอกโลหะ ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) ช่วยให้มั่นใจว่าการบีบอัดแต่ละครั้งซ้อนทับกันอย่างถูกต้อง และแรงทั้งหมดที่ใช้นั้นตรงตามข้อกำหนดเฉพาะสำหรับเส้นผ่านศูนย์กลางเชือกนั้น วิธีนี้จะช่วยป้องกัน "การจีบน้อยเกินไป" (ซึ่งนำไปสู่การเลื่อนหลุด) หรือ "การจีบมากเกินไป" (ซึ่งสามารถตัดสายไฟได้)

3. การวิเคราะห์ประสิทธิภาพและประสิทธิภาพ

การเลือกวิธีการย้ำมีผลกระทบอย่างมากต่อประสิทธิภาพและความปลอดภัยของผลิตภัณฑ์ขั้นสุดท้าย เครื่องย้ำแบบอัตโนมัติมีข้อได้เปรียบเหนือการตอกแบบแมนนวลหรือวิธีการผูกปมแบบดั้งเดิม

ดังที่แสดงในแผนภูมิ การจีบด้วยเครื่องจักรจะคงไว้เกือบหมด 100% ของค่าความต้านทานการแตกหักของเชือก ในขณะที่การผูกปมธรรมดาสามารถลดความแข็งแรงลงครึ่งหนึ่งเนื่องจากการโค้งงอที่แหลมคมในเส้นใย

4. การประยุกต์ในโครงสร้างพื้นฐานที่สำคัญ

ความน่าเชื่อถือของเครื่องย้ำสายสลิงทำให้เป็นสิ่งที่ขาดไม่ได้ในสภาพแวดล้อมที่มีเดิมพันสูงต่างๆ

(1) การบินและอวกาศและการบิน

ในสายเคเบิลควบคุมเครื่องบิน ความล้มเหลวเพียงครั้งเดียวอาจเป็นหายนะได้ เครื่องย้ำสายไฟใช้ในการต่อขั้วต่อเพื่อควบคุมสายเคเบิลด้วยความแม่นยำสูง เครื่องจักรมักได้รับการสอบเทียบเพื่อบันทึกกราฟแรงกดของการย้ำทุกครั้ง เพื่อเป็นใบรับรองคุณภาพดิจิทัลสำหรับการประกอบแต่ละชิ้น

(2) ทางทะเลและนอกชายฝั่ง

เชือกลวดสแตนเลสที่ใช้สำหรับแขวนเรือใบ (ที่ห่อหุ้มและค้ำ) ต้องมีปลายที่เรียบและแข็งแรง เครื่องย้ำจะบีบอัดปลอกนิกเกิล-ทองแดง (Nicopress) ซึ่งต้านทานการกัดกร่อนและรักษาแรงดึงแม้ในสภาพแวดล้อมที่มีน้ำเค็มที่รุนแรง

(3) การก่อสร้างและลิฟต์

สำหรับเชือกแขวนลิฟต์และสายเคเบิลเครน เครื่องย้ำช่วยให้มั่นใจว่าห่วงที่เกิดขึ้นที่ปลายเชือกนั้นแน่นหนา นี่เป็นสิ่งสำคัญสำหรับลูป "ไม่มีที่สิ้นสุด" ที่ใช้ในระบบลิฟต์สมัยใหม่บางระบบ ซึ่งเชือกจะไหลเวียนอย่างต่อเนื่อง

5. คำถามที่พบบ่อย
