เทอร์มินัลเหล็กในการใช้งานลวดสลิงคืออะไร? คู่มือฉบับสมบูรณ์ A ขั้วเหล็ก เป็นอุปกรณ์ฮาร์ดแวร์ที่ติดอย่างถาวรที่ปลายเชือกลวดเพื่อให้สามารถเชื่อมต่อกับพุก ข้อต่อ ห่วง หรือส่วนประกอบทางโครงสร้างได้ ในงานวิศวกรรมลวดสลิง เทอร์มินัลเป็นส่วนเชื่อมต่อที่สำคัญระหว่างเชือกกับโครงสร้างรับน้ำหนัก และมักจะเป็นจุดอ่อนที่สุดในระบบหากเลือกหรือติดตั้งไม่ถูกต้อง ข้อมูลอุตสาหกรรมแสดงให้เห็นว่า มากกว่า 30% ของความล้มเหลวในการประกอบลวดสลิง มีต้นกำเนิดที่สถานีปลายทาง ไม่ใช่ตามตัวเชือกเอง การทำความเข้าใจประเภทเทอร์มินัล พิกัดประสิทธิภาพ และการติดตั้งที่ถูกต้องจึงเป็นสิ่งสำคัญสำหรับการใช้งานเชือกลวด สถาปัตยกรรม หรือทางทะเล
1. ประเภทของขั้วต่อเหล็กที่ใช้ในการใช้งานลวดสลิง หน้าจอแสดงค่าน้ำหนักชนิดเหล็กแบ่งออกเป็นหลายประเภท ซึ่งแต่ละประเภทเหมาะสมกับข้อกำหนดในการรับน้ำหนัก วิธีการติดตั้ง และสภาพแวดล้อมการใช้งานที่แตกต่างกัน การเลือกประเภทที่ถูกต้องจะเป็นตัวกำหนดประสิทธิภาพเชิงกลของการเชื่อมต่อโดยตรง

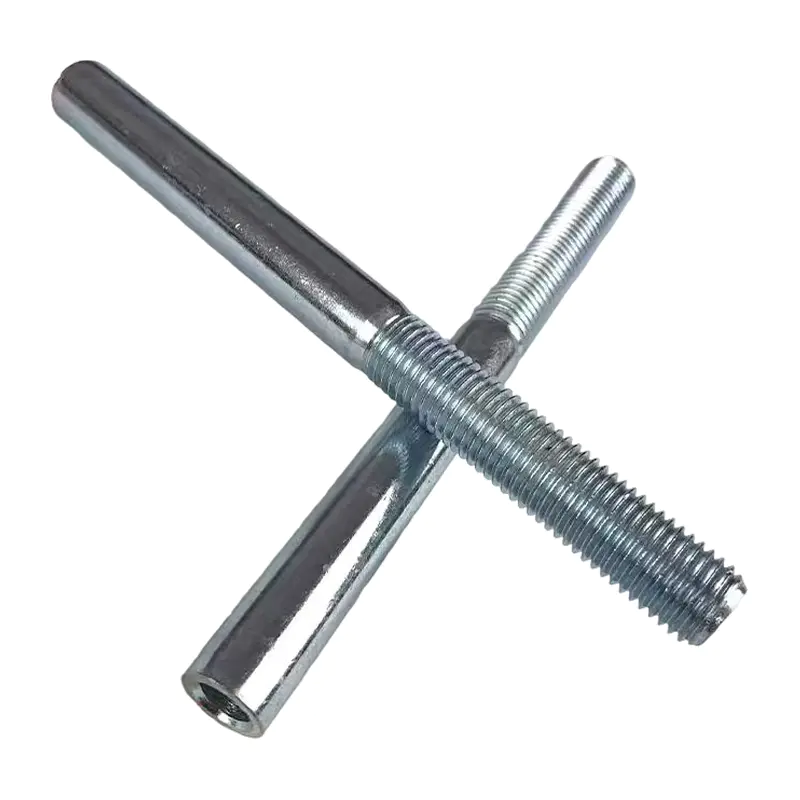

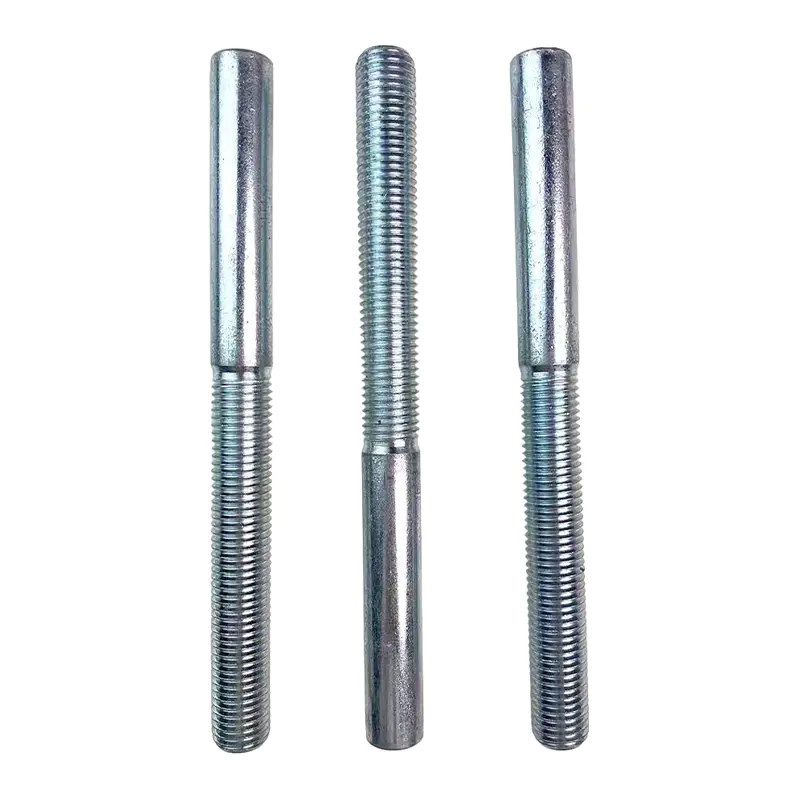

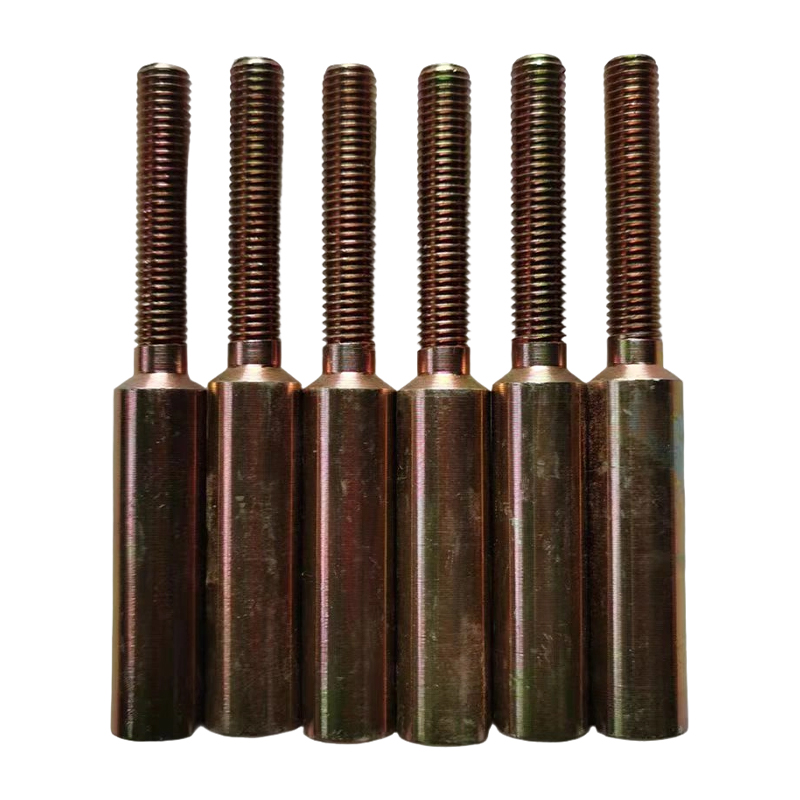

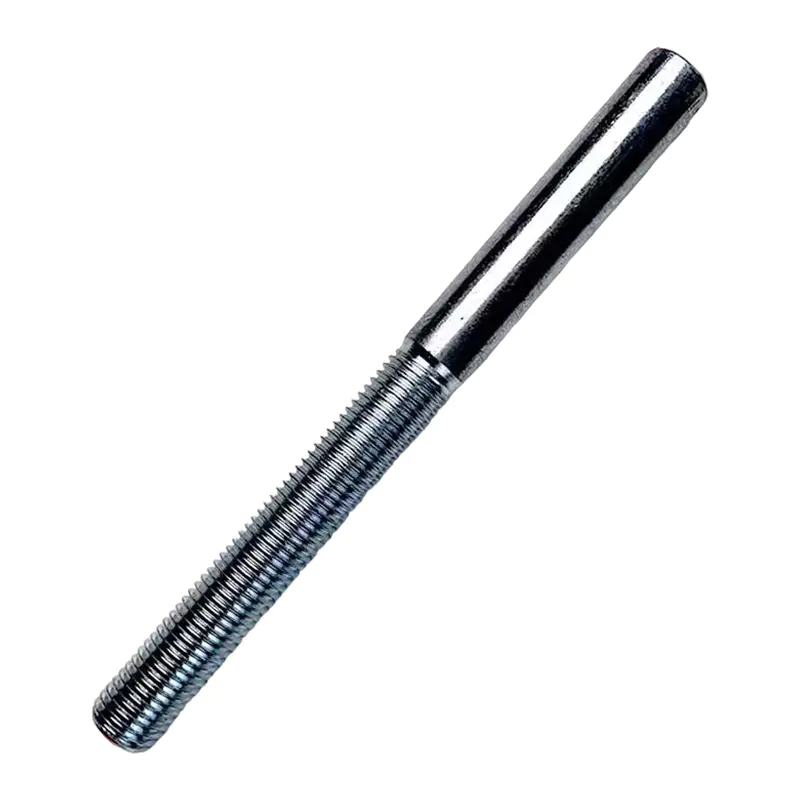

(1) ขั้วต่อแบบ อวดดี (Swageless) เทอร์มินัลแบบ Swaged ได้รับการขึ้นรูปเย็นบนปลายเชือกโดยใช้เครื่องอัดไฮดรอลิก ทำให้เกิดการเชื่อมต่อที่ถาวรและมีประสิทธิภาพสูง เมื่อนำไปใช้อย่างถูกต้องก็จะบรรลุผล 95–100% ของน้ำหนักทำลายขั้นต่ำของลวดสลิง (MBL) ทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานด้านโครงสร้าง สถาปัตยกรรม และการยก รูปร่างที่พบบ่อย ได้แก่ ปลายส้อม ตา สตั๊ด และปลายก้านเกลียว
(2) ซ็อกเก็ต เปลเตอร์ (เรซินหรือสังกะสีเท) ช่องเสียบสเปลเตอร์เป็นขั้วต่อแบบกระถางซึ่งมีปลายลวดที่เปิดอยู่ติดตั้งอยู่ในสังกะสีหลอมเหลวหรืออีพอกซีเรซินภายในตัวช่องเสียบทรงกรวย วิธีนี้ให้ประสิทธิภาพสูงสุดที่เป็นไปได้ — มากถึง เอ็มบีแอล 100% — และเป็นมาตรฐานสำหรับเชือกรอกเครน รอกทุ่นระเบิด และการใช้งานสายเคเบิลสะพาน ซึ่งจำเป็นต้องถอดออกและต่อสายใหม่ในภาคสนาม
(3) คลิปลวดสลิง (แบบยูโบลท์) คลิป U-bolt เป็นวิธีเทอร์มินัลที่เข้าถึงได้มากที่สุด แต่ยังมีแนวโน้มที่จะนำไปใช้ในทางที่ผิดอีกด้วย ใช้อย่างถูกต้องตาม ASME B30.26 ซึ่งบรรลุผลโดยประมาณ 80% ของเอ็มบีแอล . ข้อผิดพลาดทั่วไป — ข้อผิดพลาด "saddle on the dead end" อาจทำให้ประสิทธิภาพลดลงเหลือน้อยที่สุด 60% . จำนวนคลิปที่ต้องเพิ่มขึ้นตามเส้นผ่านศูนย์กลางของเชือก: เชือกขนาด 20 มม. ต้องมีอย่างน้อย 4 คลิป เว้นระยะให้ถูกต้อง
(4) ช่องเสียบลิ่ม ช่องเสียบลิ่มช่วยให้ติดตั้งและเปลี่ยนภาคสนามได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ มีการใช้กันอย่างแพร่หลายในเครนก่อสร้างและเชือกลาก ประสิทธิภาพโดยทั่วไปของพวกเขาคือ 75–90% ของ MBL ขึ้นอยู่กับการออกแบบ และต้องมีการยึดปลายทางตันไว้เพื่อป้องกันการหลุดออกโดยไม่ตั้งใจภายใต้การกลับโหลด
ประสิทธิภาพขั้วลวดสลิง (% ของภาระการแตกหักขั้นต่ำ)
ตะปูเกลียว (สังกะสี / เรซิ่น เท)
เทอร์มินอลแบบ Swaged (เครื่องอัดไฮดรอลิก)
คลิปหนีบลวดสลิง U-Bolt (การติดตั้งที่ถูกต้อง)
รูปที่ 1 — ประสิทธิภาพของขั้วต่อเป็นเปอร์เซ็นต์ของ MBL ของลวดสลิง ประสิทธิภาพที่สูงขึ้นหมายความว่าหน้าจอเทอร์มินัลมีโอกาสน้อยที่จะเป็นปัจจัยจำกัดในความจุพิกัดของชุดประกอบ
2. วัสดุขั้วเหล็กและความต้านทานการกัดกร่อน วัสดุของตัวเครื่องจะต้องสอดคล้องกับสภาพแวดล้อมการทำงาน ตัวเลือกที่พบบ่อยที่สุดสามประการในการประกอบลวดสลิงแบบมืออาชีพ ได้แก่:
เหล็กกล้าคาร์บอน (ชุบสังกะสีหรือสังกะสีแบบจุ่มร้อน) — มาตรฐานการก่อสร้าง การขุด และการยกทั่วไป คุ้มค่าและมีให้เลือกหลายขนาด การเคลือบสังกะสีให้การปกป้องที่เพียงพอในสภาพแวดล้อมปานกลาง สแตนเลส (เกรด 316) — บังคับในสภาพแวดล้อมทางทะเล การแปรรูปอาหาร สถาปัตยกรรม และชายฝั่ง มอบ ความต้านทานการเกิดรูพรุนที่เหนือกว่า และมีอายุการใช้งานยาวนานถึง ยาวขึ้น 3 เท่า กว่าเหล็กคาร์บอนอาบสังกะสีในสภาวะพ่นเกลือ เหล็กโลหะผสมแรงดึงสูง — ใช้ในงานยกของหนักและงานเหมืองแร่ที่ให้ความสำคัญกับความกะทัดรัดและอัตราส่วนความแข็งแรงต่อน้ำหนักสูงสุด โดยทั่วไปมีจำหน่ายในเกรด 80 และเกรด 100 การเปรียบเทียบวัสดุขั้วต่อเหล็ก — คะแนนประสิทธิภาพ (1–10)
ต้านทานการกัดกร่อน ความแข็งแกร่ง ความคุ้มค่า ความพร้อมใช้งาน ประสิทธิภาพน้ำหนัก เหล็กกล้าคาร์บอนกัลวาไนซ์ สแตนเลส 316 โลหะผสมเหล็ก รูปที่ 2 — การเปรียบเทียบเรดาร์ของวัสดุขั้วต่อเหล็กในมิติประสิทธิภาพทั้งห้า
3. การเลือกขั้วต่อตามการใช้งาน — ตารางอ้างอิง อุตสาหกรรมที่แตกต่างกันกำหนดข้อกำหนดที่แตกต่างกันสำหรับคลังเหล็ก ตารางด้านล่างสรุปตัวเลือกหน้าจอเทอร์มินัลทั่วไปตามการใช้งานเพื่อช่วยผู้ระบุและวิศวกรด้านการจัดการเสื้อผ้า
ตารางที่ 1: ประเภทขั้วต่อเหล็กที่แนะนำตามการใช้งานลวดสลิง ใบสมัคร เทอร์มินัลที่แนะนำ ประสิทธิภาพ วัสดุ ราวบันไดสายสถาปัตยกรรม สตั๊ดเกลียวแบบ Swaged 95–100% สแตนเลส 316 เสื้อผ้าทางทะเล (ยืน) สลับสลับ / ส้อม Swaged 95–100% สแตนเลส 316 รอกเครนเหนือศีรษะ เต้ารับสเปลเตอร์ (สังกะสี) 100% โลหะผสม / เหล็กกล้าคาร์บอน การยกสถานที่ก่อสร้าง ซ็อกเก็ตลิ่ม 75–90% เหล็กกล้าคาร์บอนกัลวาไนซ์ เชือกรอกของฉัน ลูกบ๊อกซ์ตัวสเปลเตอร์ (เรซิน) 100% โลหะผสมเหล็ก สายกายชั่วคราว คลิปหนีบเชือกลวดตัวยู 80% เหล็กกล้าคาร์บอนกัลวาไนซ์
4. แนวโน้มความสามารถในการรับน้ำหนัก — ตัวเลือกขั้วต่อส่งผลต่อความแข็งแกร่งของการประกอบอย่างไร แผนภูมิด้านล่างแสดงให้เห็นว่าภาระการแตกหักที่มีประสิทธิภาพของชุดประกอบลวดสลิงทั้งชุดเปลี่ยนแปลงไปอย่างไรตามประเภทขั้วต่อสำหรับ a เส้นผ่านศูนย์กลาง 16 มม. เชือก IWRC 6×19 โดยมี MBL ประมาณ 15.0 ตัน . หน้าจอแสดงค่าน้ำหนักจะกลายเป็นองค์ประกอบจำกัดเมื่อใดก็ตามที่ประสิทธิภาพลดลงต่ำกว่า 100%
โหลดทำลายการประกอบที่มีประสิทธิภาพตามประเภทขั้วต่อ — ลวดสลิง 16 มม., MBL 15.0 ตัน
MBL ที่มีประสิทธิภาพ (t) 0 4 8 12 15 16 15.0 ตัน Spelter ซ็อกเก็ต 14.6 ตัน Swaged เทอร์มินัล 12.8 ตัน ลิ่ม ซ็อกเก็ต 12.0 ตัน คลิป (ถูกต้อง) 9.0 ตัน คลิป (ผิด) รูปที่ 3 — การประกอบที่มีประสิทธิภาพ MBL ตามประเภทขั้วต่อสำหรับลวดสลิงขนาด 16 มม. (MBL เล็กน้อย 15.0 ตัน) การติดตั้งคลิปที่ไม่ถูกต้องจะลดความจุลง 40% เมื่อเทียบกับช่องเสียบปลั๊ก
5. คำถามที่พบบ่อย คำถามที่ 1: อะไรคือความแตกต่างระหว่างเทอร์มินัลแบบ swaged และช่องเสียบปลั๊กแบบปลั๊ก และแบบใดแข็งแกร่งกว่า ทั้งสองอย่างบรรลุระดับประสิทธิภาพที่ใกล้เคียงกันเมื่อใช้อย่างถูกต้อง - ช่องเสียบปลั๊กถึง 100% MBL ในขณะที่ขั้วต่อแบบ swaged ไปถึง MBL 95–100% . ความแตกต่างที่สำคัญคือการติดตั้งและนำกลับมาใช้ใหม่: หน้าจอเทอร์มินัลแบบ Swaged เป็นแบบถาวร กะทัดรัด และเหมาะสำหรับชุดประกอบที่ผลิตจากโรงงาน ในขณะที่ช่องต่อปลั๊กสามารถเทลงในสนามและเทซ้ำได้ ทำให้เป็นที่ต้องการสำหรับการใช้งานเชือกรอกและเครนที่ต้องมีการยกเลิกใหม่เป็นระยะ สำหรับวัตถุประสงค์ในการยกและประกอบส่วนใหญ่ ทั้งสองประเภทเป็นที่ยอมรับได้เมื่อชุดประกอบได้รับการออกแบบทางวิศวกรรมอย่างถูกต้องและผ่านการทดสอบการพิสูจน์หลักฐาน
คำถามที่ 2: ฉันจะทราบได้อย่างไรว่าต้องใช้คลิปหนีบลวดสลิงรูปตัว U จำนวนเท่าใดสำหรับเส้นผ่านศูนย์กลางเชือกที่กำหนด จำนวนคลิป U-bolt ที่ต้องการจะเพิ่มขึ้นตามเส้นผ่านศูนย์กลางของเชือก และระบุไว้ใน ASME B30.26 และตารางแรงบิดของผู้ผลิต ตามคำแนะนำทั่วไป: เชือกขึ้นไป 10 มม. ต้องใช้ 3 คลิป ต้องใช้ 12–16 มม 4 คลิป ต้องใช้ 18–22 มม 5 คลิป และต้องใช้เชือกที่มีขนาดเกิน 25 มม 6 คลิปขึ้นไป . ต้องติดตั้งคลิปโดยให้อานอยู่ที่ปลายที่มีชีวิต (รับน้ำหนัก) และสลักเกลียวตัวยูที่ปลายตาย การกลับด้านจะลดประสิทธิภาพลงสูงสุด 25% .
คำถามที่ 3: เมื่อใดจึงควรใช้ขั้วต่อสเตนเลสแทนขั้วต่อเหล็กชุบสังกะสี หน้าจอแสดงค่าน้ำหนักสแตนเลส (เกรด 316) ควรได้รับการระบุเสมอเมื่อส่วนประกอบจะต้องสัมผัสกับน้ำเค็ม บรรยากาศที่เต็มไปด้วยคลอไรด์ หรือสภาพแวดล้อมชายฝั่งที่มีความชื้นสูง ซึ่งเป็นเรื่องปกติของการติดตั้งในทะเล แท่นนอกชายฝั่ง สระว่ายน้ำ และการติดตั้งทางสถาปัตยกรรมชายฝั่ง ในการทดสอบโดยใช้สเปรย์เกลือ ขั้วต่อสเตนเลส 316 ไม่มีการกัดกร่อนอย่างมีนัยสำคัญภายหลัง 1,000 ชม เทียบกับเหล็กกัลวาไนซ์ที่อาจเกิดสนิมแดงทะลุภายใน 500 ชม ในสภาพแวดล้อมที่ก้าวร้าว หางปลาสเตนเลสยังช่วยลดความเสี่ยงในการกัดกร่อนด้วยกัลวานิกที่เกิดขึ้นเมื่อใช้ข้อต่อเหล็กกล้าคาร์บอนกับเชือกลวดสเตนเลส ซึ่งเป็นส่วนผสมที่ช่วยเร่งการกัดกร่อนของโลหะที่มีตระกูลน้อยที่ส่วนต่อประสานหน้าสัมผัส
