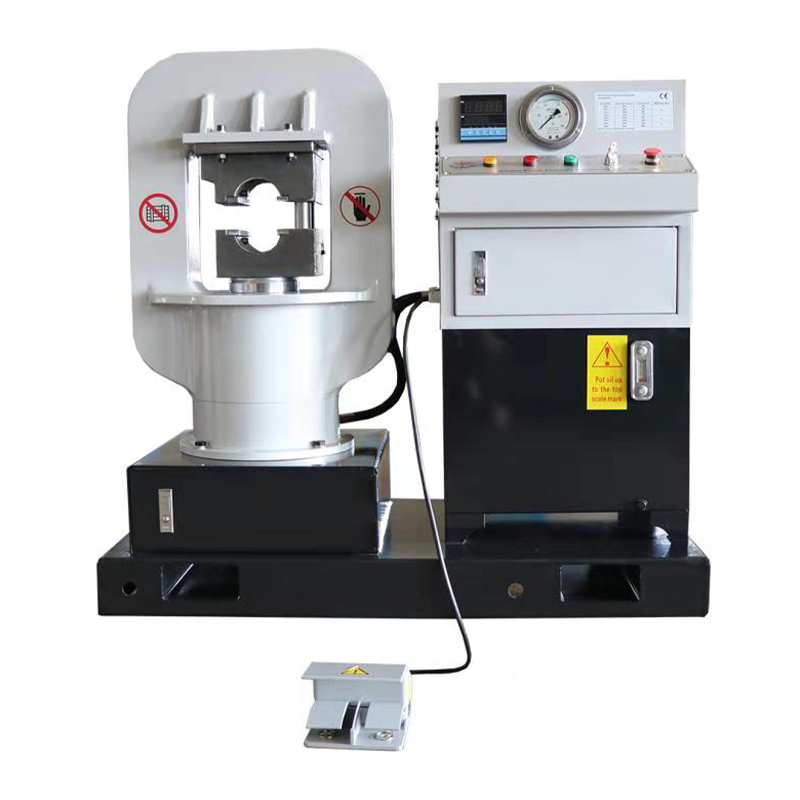

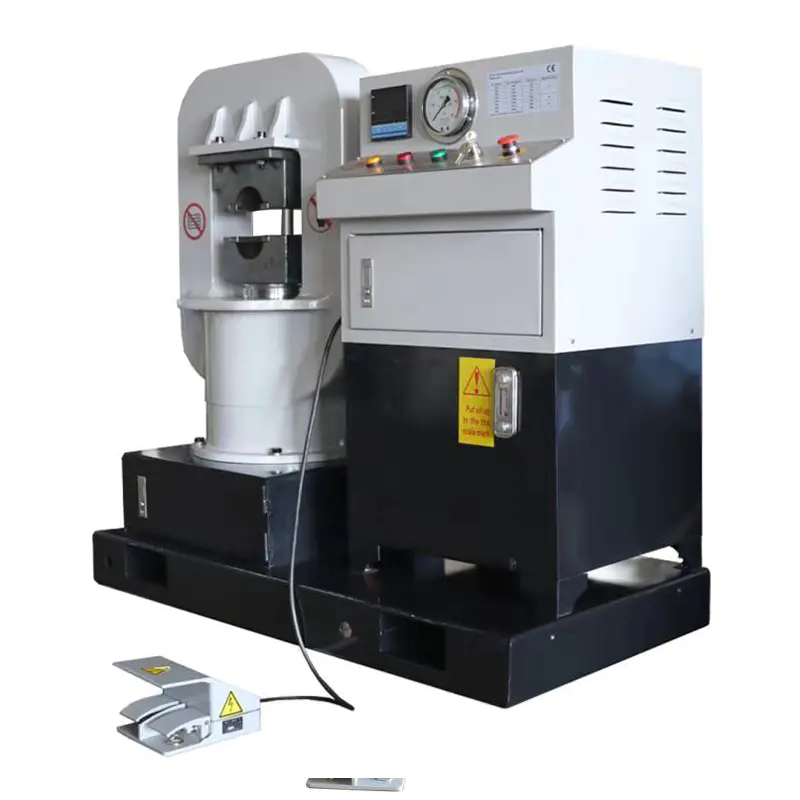

เครื่องกดลวดสลิงเหล็ก GT-200 (โครงตะกร้า)

1. เครื่องกดลวดสลิงเหล็ก GT-200 ใช้ทำอะไร? – แอปพลิเคชันหลัก

ที่ เครื่องรีดเชือกลวดเหล็ก GT-200 เป็นเครื่องมือตอกสายไฮดรอลิกแบบพกพาแบบพกพาที่ออกแบบมาสำหรับ การยุติสลิงลวดสลิง เฟลมิชอาย ปลอกสต็อป และการต่อห่วงที่หน้างาน ใช้ปลอกอลูมิเนียมหรือทองแดง มีการใช้กันอย่างแพร่หลายโดย ช่างเทคนิคด้านเสื้อผ้า ทีมงานซ่อมบำรุง แท่นขุดเจาะนอกชายฝั่ง และทีมซ่อมมือถือ ซึ่งความสะดวกในการพกพาและความสะดวกในการใช้งานถือเป็นสิ่งสำคัญ

ด้วยแรงกดสูงสุดที่ 200 กิโลนิวตัน (20 ตัน) และดีไซน์กะทัดรัดมีน้ำหนักเท่านั้น 6.5 กก. (14.3 ปอนด์) โดย GT-200 จะจับลวดสลิงที่มีเส้นผ่านศูนย์กลางตั้งแต่ 1.5 มม. ถึง 8 มม ทำให้เกิดการยุติที่คงอยู่ แรงทำลายเชือก 95–100% . ต่างจากเครื่องอัดแบบตั้งโต๊ะตรงที่ GT-200 สามารถใช้ได้ แท่นทำงานยกระดับ ดาดฟ้าเรือ และพื้นที่อับอากาศ ช่วยลดเวลาหยุดทำงานโดยไม่จำเป็นต้องขนส่งเชือกกลับไปที่โรงงาน

2. คุณสมบัติหลัก #1: การออกแบบแบบพกพาพร้อมแรงกดที่เหมาะสมที่สุด

ที่ GT-200 delivers 200 กิโลนิวตัน (20 ตัน) of hydraulic force จากอุปกรณ์มือถือ – เพียงพอสำหรับการพันปลอกบนเชือกลวดที่มีเส้นผ่านศูนย์กลางสูงสุด 8 มม. แผนภูมิด้านล่างเปรียบเทียบความจุของ GT-200 กับเครื่องมือแบบแมนนวลและเครื่องกดแบบตั้งโต๊ะขนาดใหญ่

ที่ GT-200 includes ชุดแม่พิมพ์เปลี่ยนได้ 5 ชุด สำหรับปลอกที่มีเส้นผ่านศูนย์กลางตั้งแต่ 4 มม. ถึง 10 มม. โดยจัดเก็บไว้ในกระเป๋าพกพาที่ทนทานเพื่อการขนย้ายในภาคสนามได้ง่าย

3. คุณสมบัติหลัก #2: การพกพาที่แท้จริง – ใช้งานได้ทุกที่ทุกเวลา

ที่ GT-200 is powered by a ปั๊มมือไฮดรอลิกแบบแมนนวล (ไม่ต้องใช้ไฟฟ้า) ทำให้เหมาะสำหรับสถานที่ห่างไกล ต้องใช้วงจรการต่อยที่สมบูรณ์ 15–25 วินาที ขึ้นอยู่กับประสบการณ์ของผู้ปฏิบัติงาน แผนภูมิด้านล่างเปรียบเทียบความสะดวกในการพกพาและเวลาในการตั้งค่าระหว่างวิธีการ Swag แบบต่างๆ

สำหรับทีมงานติดตั้งอุปกรณ์นอกชายฝั่ง GT-200 ไม่จำเป็นต้องส่งสลิงที่เสียหายขึ้นฝั่ง โดยสามารถซ่อมแซมได้ที่ไซต์งานใน ต่ำกว่า 2 นาที ช่วยลดเวลาหยุดทำงานของเรือได้โดยเฉลี่ย 4-6 ชั่วโมงต่อเหตุการณ์ .

4. คุณสมบัติหลัก #3: ความแข็งแกร่งในการสิ้นสุดที่เชื่อถือได้สำหรับเชือกที่มีเส้นผ่านศูนย์กลางเล็ก

แม้จะมีขนาดกะทัดรัด แต่ GT-200 ก็มีขั้วต่อที่คงอยู่ แรงทำลายเชือก 95–100% สำหรับเส้นผ่านศูนย์กลางสูงสุด 8 มม. แผนภูมิด้านล่างแสดงแรงดึงขั้นต่ำที่ได้รับสำหรับเชือกที่มีเส้นผ่านศูนย์กลางต่างๆ โดยใช้ GT-200 พร้อมแม่พิมพ์ที่ปรับเทียบแล้ว

ที่ GT-200 includes a วาล์วระบายแรงดันในตัว ที่ปล่อยออกมาโดยอัตโนมัติที่ 200 kN ป้องกันการเหวี่ยงมากเกินไป และรับประกันคุณภาพการสิ้นสุดที่สอดคล้องกัน โดยไม่คำนึงถึงประสบการณ์ของผู้ปฏิบัติงาน

5. คู่มือการประยุกต์ใช้งาน GT-200 และเมทริกซ์การเลือกแม่พิมพ์

ที่ GT-200 accepts a range of die sets for different rope diameters and sleeve types. The table below provides a quick reference for common applications.

แม่พิมพ์ทั้งหมดทำจาก เหล็กกล้าเครื่องมือที่ได้รับความร้อน และมีการทำเครื่องหมายด้วยขนาดและช่วงแรงกดเพื่อให้ระบุได้ง่ายในภาคสนาม

6. คำถามที่พบบ่อยเกี่ยวกับเครื่องกดลวดสลิงเหล็ก GT-200

คำถามที่ 1: GT-200 สามารถใช้ปลอกชนิดใดได้บ้าง
A1: GT-200 ตบ ปลอกหยุดอะลูมิเนียม ปลอกห่วงอะลูมิเนียม (เฟลมิชอาย) ปลอกทองแดง และปลอกสแตนเลส สำหรับลวดสลิงที่มีเส้นผ่านศูนย์กลางตั้งแต่ 1.5 มม. ถึง 8 มม. เหมาะอย่างยิ่งสำหรับสายเคเบิลบนเครื่องบิน เสื้อผ้าที่มีเส้นผ่านศูนย์กลางขนาดเล็ก และการใช้งานทางทะเล

คำถามที่ 2: GT-200 ต้องใช้ไฟฟ้าหรือแบตเตอรี่หรือไม่
A2: ไม่ GT-200 ขับเคลื่อนโดย ปั๊มมือไฮดรอลิกแบบแมนนวล – ไม่ต้องใช้ไฟฟ้า แบตเตอรี่ หรืออากาศอัด ทำให้เหมาะสำหรับสถานที่ห่างไกล แพลตฟอร์มนอกชายฝั่ง และการซ่อมแซมฉุกเฉิน

คำถามที่ 3: GT-200 สามารถดำเนินการได้กี่ครั้งก่อนการบำรุงรักษา?
A3: GT-200 ได้รับการจัดอันดับสำหรับ รอบการสวดมากกว่า 5,000 รอบ ก่อนแนะนำให้เปลี่ยนถ่ายน้ำมันไฮดรอลิก ควรตรวจสอบชุดแม่พิมพ์ทุกๆ 1,000 รอบเพื่อดูการสึกหรอ เครื่องมือนี้ประกอบไปด้วย รับประกันของผู้ผลิต 2 ปี .

คำถามที่ 4: GT-200 สามารถใช้กับตัวยุติสลิงยกเหนือศีรษะได้หรือไม่
A4: ได้ เมื่อใช้กับปลอกอลูมิเนียมที่ผ่านการรับรองและชุดดายที่เหมาะสม ปลายท่อ GT-200 จะเป็นไปตามนั้น EN 13411-3 และ ASME B30.9 ข้อกำหนดสำหรับสลิงลวดสลิงที่มีเส้นผ่านศูนย์กลางสูงสุด 8 มม. ทำการทดสอบโหลดพิสูจน์เสมอที่ 125% ของ WLL สำหรับการใช้งานยกที่สำคัญ
