เครื่องจีบลวดสลิงไฮดรอลิก GT-1350 (โครงตะกร้า) เป็นโซลูชันการพันลวดที่มีความจุสูงซึ่งออกแบบมาสำหรับเส้นผ่านศูนย์กลางของลวดสลิงสูงถึง 66 มม. ในการกดหลายครั้ง สามารถรองรับแรงกดดันในการทำงานสูงสุดได้ 56 เมกะปาสคาล และขับเคลื่อนด้วยหน่วยกำลังไฮดรอลิกสองขั้นตอนขนาด 11 กิโลวัตต์ หากคุณต้องการเครื่องจักรที่รวมความแข็งแกร่งของโครงสร้างโครงตะกร้า การรับรอง ซีอี และความเข้ากันได้กับชุดแม่พิมพ์ GT-500T หน่วยนี้พร้อมตอบสนองทุกด้าน

ทำความเข้าใจกับ กฎข้อ 3-6 ในลวดสลิง เป็นบริบทที่สำคัญในการเลือกอุปกรณ์การย้ำที่ถูกต้อง กฎข้อ 3-6 ระบุว่าควรถอดลวดสลิงออกจากการให้บริการเมื่อใด พบสายไฟหักตั้งแต่ 3 เส้นขึ้นไปในเส้นเดียว ภายในเชือกเส้นเดียวหรือ สายไฟที่ขาดตั้งแต่ 6 เส้นขึ้นไปจะกระจายไปตามเกลียวหลายเส้น ภายในระยะเวลาหนึ่งชั้น มาตรฐานที่มีการอ้างอิงอย่างกว้างขวางนี้ (นำมาใช้โดย ASME B30.2 และรหัสที่คล้ายกัน) เน้นย้ำว่าเหตุใดการย้ำที่แม่นยำและเชื่อถือได้จึงมีความสำคัญ: การต่อปลายสายไฟที่ไม่ดีสามารถเร่งความล้าของสายไฟและนำไปสู่ความเสียหายก่อนเวลาอันควรได้ GT-1350 ถูกสร้างขึ้นเพื่อให้แน่ใจว่าขั้วต่อจะรักษาความสมบูรณ์ของเชือกลวดในระยะยาว

บทความนี้ครอบคลุมข้อกำหนดทางเทคนิคของเครื่อง ตารางขนาดแม่พิมพ์ย้ำ การเลือกชุดแม่พิมพ์ แนวปฏิบัติที่ดีที่สุดในการปฏิบัติงาน ข้อมูลประสิทธิภาพของอุตสาหกรรม และคำถามทั่วไป ข้อมูลทั้งหมดที่นำเสนอมาจากเอกสารของผู้ผลิตและมาตรฐานอุตสาหกรรมที่เป็นที่ยอมรับอย่างกว้างขวาง

ข้อมูลทางเทคนิคโดยย่อของ GT-1350

เครื่องจีบลวดสลิงไฮดรอลิก GT-1350 (โครงตะกร้า) ผลิตโดย Jiangsu Xingtai ไฮดรอลิก Manufacturing Co., Ltd. จาก ตัวเครื่องบล็อกเดียว ซึ่งเป็นตัวเลือกการออกแบบที่ขจัดรอยเชื่อมและข้อต่อแบบสลักเกลียวในบริเวณที่มีความเครียดสูง ส่งผลให้อายุการใช้งานยาวนานขึ้นโดยตรงและลดระยะเวลาการบำรุงรักษา แม่พิมพ์ Swaging ผลิตจากเหล็กโลหะผสมที่มีความแข็งแรงสูง และมีการออกแบบแม่พิมพ์ทรงกลมพร้อมการวางตำแหน่งอัตโนมัติ ทำให้เปลี่ยนแม่พิมพ์ได้อย่างรวดเร็วและทำซ้ำได้

ที่ ระบบจ่ายน้ำมันปั๊มแรงดันคู่ ช่วยให้ลูกสูบเคลื่อนลงมาอย่างรวดเร็วในระหว่างขั้นตอนการเข้าใกล้ จากนั้นจะเปลี่ยนไปใช้จังหวะช้าๆ ที่มีแรงดันสูงโดยอัตโนมัติสำหรับเฟสการสวิงจริง ลักษณะการทำงานแบบสองขั้นตอนนี้ช่วยปกป้องทั้งชุดแม่พิมพ์และชิ้นงาน ในขณะที่ลดรอบเวลาได้อย่างมากเมื่อเทียบกับระบบแบบขั้นตอนเดียว ลูกสูบยังสามารถหยุดที่ตำแหน่งใดก็ได้ในระหว่างการเดินทาง ซึ่งจำเป็นเมื่อต้องปรับขนาดตาหรือห่วงในขณะเดินทาง

ไดอะแกรมสามมิติ GT-1350 พร้อมป้ายกำกับส่วนประกอบหลัก

ที่ SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

ที่ diagram highlights the สถาปัตยกรรมกรอบตะกร้า ซึ่งให้ความแข็งแกร่งด้านข้างที่เหนือกว่าเมื่อเปรียบเทียบกับการออกแบบ C-frame หรือ H-frame ทั่วไป บล็อกแม่พิมพ์ด้านบนและด้านล่างที่ผสานรวมเข้ากับช่องใส่เครื่องจักรที่มีความแม่นยำโดยตรง ช่วยให้มั่นใจได้ว่าการจัดตำแหน่งแม่พิมพ์ซ้ำได้ตลอดหลายพันรอบ แผงควบคุมแยกต่างหากมีอินเทอร์เฟซสำหรับผู้ปฏิบัติงานทั้งหมด รวมถึงเกจวัดความดัน ไฟแสดงสถานะ และสวิตช์วาล์วไฮดรอลิกหลัก ซึ่งช่วยให้ส่วนประกอบไฟฟ้าแรงสูงอยู่ห่างจากพื้นที่ทำงาน

ตารางขนาดแม่พิมพ์ย้ำสำหรับ GT-1350

การเลือกสิ่งที่ถูกต้อง ชุดดายจีบ เป็นปัจจัยที่สำคัญที่สุดในการบรรลุจุดยุติที่ตรงตามพิกัดน้ำหนักและข้อกำหนดด้านผิวสำเร็จ GT-1350 ยอมรับแม่พิมพ์ที่เข้ากันได้กับทั้งขนาดช่องใส่แม่พิมพ์ของตัวเอง และตามการออกแบบ แม่พิมพ์ขนาดเล็กกว่าจากแท่นพิมพ์ GT-500T ความเข้ากันได้ข้ามกันนี้ช่วยลดการลงทุนด้านเครื่องมือโดยรวมสำหรับร้านค้าที่ใช้เครื่องจักรหลายเครื่อง แผนภูมิขนาดดายย้ำด้านล่างเป็นข้อมูลอ้างอิงตัวแทน ตรวจสอบกับเอกสารข้อมูลจำเพาะของผู้ผลิตปลอกแขนก่อนการผลิตทุกครั้ง

ที่ จำนวนการกดที่ต้องการ เพิ่มขึ้นตามเส้นผ่านศูนย์กลางปลอกเนื่องจากการกดแต่ละครั้งจะหมุนปลอกโดยการเพิ่มเชิงมุมคงที่เพื่อให้ได้การบีบอัดในแนวรัศมีที่สม่ำเสมอ การข้ามขั้นตอนการกดหรือการหยุดด้วยจำนวนการกดที่ไม่เพียงพอเป็นสาเหตุหลักของการยุติที่ไม่สอดคล้องกัน คำแนะนำแบบแมนนวล GT-1350 แนะนำให้ผู้ปฏิบัติงานวัด OD ของปลอกที่เสร็จแล้วหลังจากการกดเต็มแต่ละรอบโดยใช้ไมโครมิเตอร์ที่ปรับเทียบแล้ว เพื่อยืนยันความสอดคล้องของขนาดก่อนปล่อยสลิงเพื่อรับบริการ

ที่ bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

เครื่องพันลวดสลิงไฮดรอลิก: ระบบแรงดันคู่ทำงานอย่างไร

ที่ GT-1350's hydraulic circuit relies on a การจัดเรียงปั๊มสองขั้นตอน ที่กลายเป็นมาตรฐานในภาคเครื่องกดลวดสลิง ในระหว่างจังหวะเข้าใกล้ ปั๊มจะส่งกระแสสูงที่แรงดันต่ำ ดังนั้นลูกสูบจึงเคลื่อนลงสู่ชิ้นงานอย่างรวดเร็วโดยไม่เสียเวลา เมื่อตรวจพบการสัมผัสกัน (ผ่านการเพิ่มแรงดันย้อนกลับแบบไฮดรอลิก) วงจรจะเปลี่ยนไปใช้โหมดแรงดันสูงและไหลต่ำโดยอัตโนมัติเพื่อดำเนินการสเวจ การเปลี่ยนแปลงนี้เป็นไปอย่างราบรื่นและไม่ต้องมีการแทรกแซงจากผู้ปฏิบัติงาน

ที่ sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

ที่ pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

การใช้งานในอุตสาหกรรมและเกณฑ์มาตรฐานประสิทธิภาพ

ที่ GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• อุตสาหกรรมลวดสลิง: การผลิตสลิงที่ติดตั้งไว้ล่วงหน้า ชุดปลอกนิ้ว และบังเหียนแบบหลายขาในปริมาณมาก
• การทำเหมืองแร่และโลหะวิทยา: เชือกชักรอกและเชือกนำทางเพลาในการดำเนินการขุดใต้ดินและบนพื้นผิวที่ต้องมีการยกเลิก MBL (ภาระทำลายขั้นต่ำ) ที่ได้รับการตรวจสอบแล้ว
• การดำเนินงานท่าเรือและท่าเรือ: สายจอดเรือ จี้ลากจูง และชุดรอกหลักของเครนที่ตู้คอนเทนเนอร์และอาคารขนส่งสินค้าเทกอง
• รถไฟและไฟฟ้า: ระบบความตึงของโซ่และชุดประกอบเส้นเหนือศีรษะที่มีการระบุความสอดคล้องของมิติจุดสิ้นสุดสำหรับพิกัดความเผื่อที่แคบ
• นอกชายฝั่งและการก่อสร้าง: เก็บสายเคเบิล ระบบจอดเรือ และส่วนประกอบแรงดึงของโครงสร้างในงานสะพานและแท่นนอกชายฝั่ง

ที่ radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. แรงดันใช้งานและความทนทานสูงสุด คะแนนอยู่ในอันดับต้นๆ ของช่วงเนื่องจากโครงสร้างตัวถังบล็อกเดียวและส่วนประกอบของเหล็กอัลลอยด์ ความเข้ากันได้ของแม่พิมพ์และระดับความปลอดภัยของแม่พิมพ์ยังอยู่ในระดับสูง ขับเคลื่อนโดยการรับรอง CE ความเข้ากันได้ข้ามกับแม่พิมพ์ GT-500T และระบบระบายแรงดันในตัวของเครื่อง คะแนนความเร็วรอบต่ำกว่าค่าสูงสุดเล็กน้อย เนื่องจากความเร็วกลับลูกสูบ (10 มม./วินาที) อยู่ภายใต้ข้อกำหนดในการบีบอัดที่ปลอดภัย ซึ่งเป็นการออกแบบโดยเจตนาที่ต้องแลกเพื่อความปลอดภัยของผู้ปฏิบัติงานและอายุการใช้งานแม่พิมพ์ที่ยืนยาว

การเลือกและการบำรุงรักษาชุดแม่พิมพ์ย้ำ

A ชุดดายจีบ สำหรับ GT-1350 จะต้องจับคู่กับเส้นผ่านศูนย์กลางเชือกลวดที่กำหนดและประเภทปลอก (ปลอกวงรี ปลอกกลม หรือเบ้าลิ่ม) ชุดแม่พิมพ์วงรีจะสร้างหน้าตัดหกเหลี่ยมหรือวงรีบนปลอกที่ทำเสร็จแล้ว และเป็นที่ต้องการสำหรับการใช้งานสลิงส่วนใหญ่ เนื่องจากมีการอ้างอิงการตรวจสอบด้วยภาพ ชุดแม่พิมพ์กลมถูกนำมาใช้ในกรณีที่จำเป็นต้องมีความสม่ำเสมอของมิติในระนาบรัศมีทั้งหมด เช่น สำหรับการเตรียมซ็อกเก็ตแบบเกลียวหรือชุดประกอบห่วงสำหรับจอดเรือที่มีความแม่นยำ

โปรโตคอลการบำรุงรักษาชุดดาย

1. ตรวจสอบพื้นผิวแม่พิมพ์เพื่อหารอยแตกร้าว เศษ หรือการหวดหลังจากทุกๆ 200 รอบการตอก โดยใช้แว่นขยาย 10 เท่าหรือการตรวจสอบสารแทรกซึมของแม่พิมพ์
2. ใช้ฟิล์มบางๆ ของสารหล่อลื่นป้องกันการยึดติดหรือแบบ Swage บนพื้นผิวการผสมพันธุ์ของแม่พิมพ์ก่อนการเปลี่ยนแต่ละครั้งเพื่อลดแรงเสียดทานและป้องกันการเชื่อมเย็นของครึ่งหนึ่งของแม่พิมพ์
3. ตรวจสอบขนาดการปิดแม่พิมพ์โดยใช้ชุดเกจบล็อกที่ปรับเทียบแล้วที่จุดเริ่มต้นของการดำเนินการผลิตแต่ละครั้ง ขนาดที่อยู่นอกช่วงพิกัดความเผื่อบ่งบอกถึงการสึกหรอของแม่พิมพ์และควรเปลี่ยนชุดใหม่
4. จัดเก็บในกล่องบุนวมเมื่อไม่ได้ใช้งาน ไม่เคยวางซ้อนกันโดยไม่มีการป้องกัน เนื่องจากความเสียหายจากการกระแทกที่พื้นผิวช่องแปลโดยตรงไปยังข้อบกพร่องที่พื้นผิวปลอก
5. บันทึกจำนวนรอบของชุดแม่พิมพ์แต่ละชุดลงในบันทึกการบำรุงรักษา Xingtai Hydraulic แนะนำให้เปลี่ยนแม่พิมพ์เมื่อมิติการปิดเบี่ยงเบนไปมากกว่า 0.3 มม. จากค่าที่ระบุ

ที่ GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

ที่ bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

รูปภาพสินค้า GT-1350

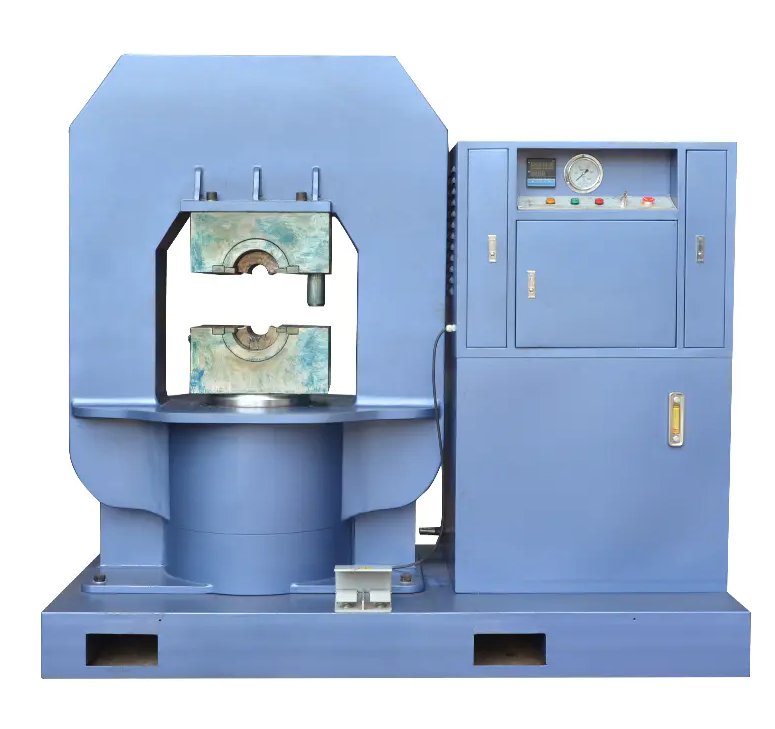

ที่ GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive ตัวโครงตะกร้า บดจากบล็อกเหล็กเดี่ยวมองเห็นได้ตรงกลาง ตู้ควบคุมแยกต่างหากทางด้านขวาเป็นที่ตั้งของหน่วยจ่ายกำลังไฮดรอลิกแรงดันคู่ เกจวัดความดัน แผงแสดงสถานะ และสวิตช์ควบคุมหลัก เครื่องจักรได้รับการรับรอง CE และได้รับการส่งออกไปยังสหราชอาณาจักร ออสเตรเลีย เนเธอร์แลนด์ ลัตเวีย มาเลเซีย ไทย อินเดีย รัสเซีย บอตสวานา โปแลนด์ และตลาดอื่นๆ

เกี่ยวกับ Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. ก่อตั้งขึ้นเมื่อปี 1992 และตั้งอยู่ในเมืองไถโจว มณฑลเจียงซู ประเทศจีน บริษัทมีความเชี่ยวชาญในการผลิตเครื่องรีดลวดสลิงไฮดรอลิก เครื่องอบอ่อนและเรียวลวดสลิง ปลอกอะลูมิเนียม และแคลมป์ยก Xingtai Hydraulic ติดตั้งสิ่งอำนวยความสะดวกการผลิตขั้นสูง ความสามารถทางเทคนิคที่แข็งแกร่ง อุปกรณ์ทดสอบที่เชื่อถือได้ และระบบการจัดการคุณภาพที่ครอบคลุม

ที่ swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

เครื่องจักรไฮดรอลิก Xingtai ได้ถูกส่งออกไปยังหลายประเทศ รวมถึงสหราชอาณาจักร ออสเตรเลีย เนเธอร์แลนด์ ลัตเวีย มาเลเซีย ไทย อินเดีย รัสเซีย บอตสวานา โปแลนด์ และอื่นๆ ขับเคลื่อนด้วยปรัชญาของ "คุณภาพสูง ราคาที่แข่งขันได้ และความมุ่งมั่นที่ยั่งยืน" บริษัทมุ่งมั่นที่จะตอบสนองความต้องการของลูกค้าและให้บริการที่ดีที่สุด ทุ่มเทในการให้บริการลูกค้าทั้งปัจจุบันและลูกค้าใหม่ด้วยความเป็นเลิศในระดับเดียวกัน
